OBC供电测试构架
随着电动汽车的普及，车载充电器(On Board Charger, OBC)的市场需求也稳步攀升。为了能缩短电动汽车的充电时间，充电装置的功率从原来的单相3.3kW、6.6kW，逐步扩展到三相11kW、22kW等规格。在结构上，还出现了小三电OBC和DCDC二合一、OBC/DCDC/PDU三合一的产品。在研发及产线上，都需要高性能、高效率的测试产品，帮助企业提高效率。
博纳电气BABP系列/BAST系列电网模拟器可以模拟电网给充电机供电，BD65系列双向直流测试电源可以模拟电池充放电曲线，同时搭配示波器和功率分析仪等设备，对OBC进行完整的测试。

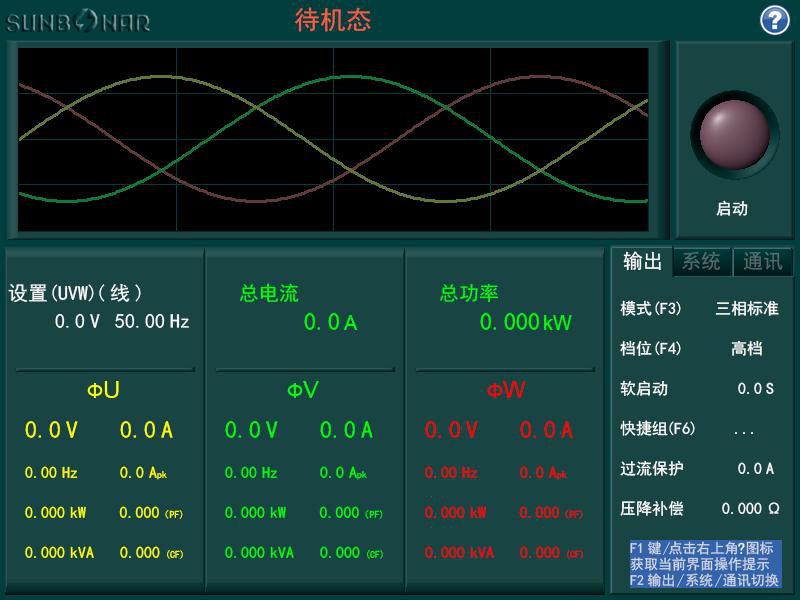

电网供电模拟
BABP/BAST系列电网模拟器可完成OBC各项法规测试，如输入电压范围测试、输入频率范围测试、开机冲击电流测试、功率、效率、功率因素、谐波电流测试、恶劣供电环境模拟测试等。
BABP/BAST系列电网模拟器额定输出范围0-300V，40-240Hz，输出可以叠加2-40次谐波，还可以实现电压频率波动，闪变，三相不平衡等测试。

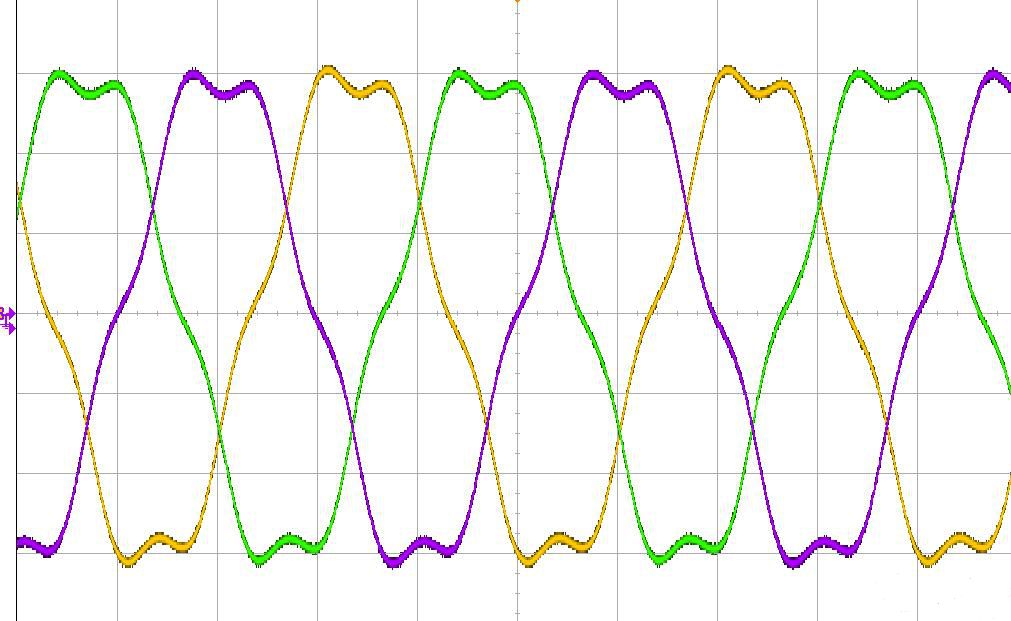

电网畸变模拟
电网电压波动模拟
电池充电曲线模拟
BD65系列双向直流测试电源可以模拟电池充电特性曲线，从而测试OBC充电特性。用户通过设置电池参数，即可生成曲线，如下图所示：
