光伏逆变器并网测试

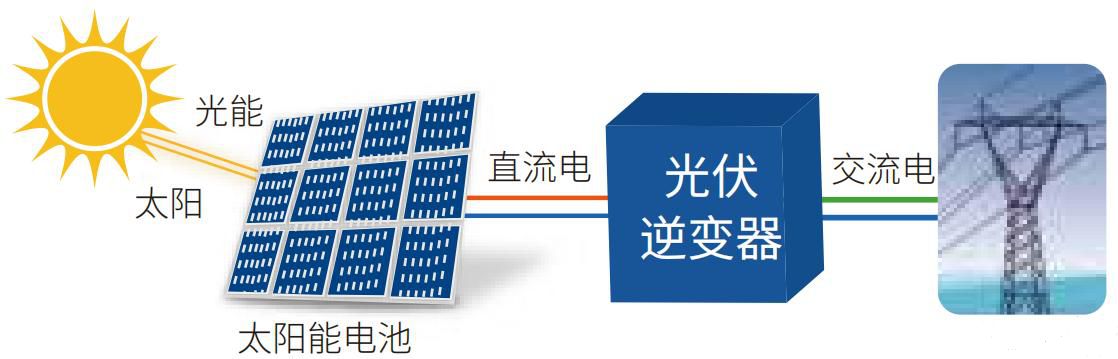

光伏逆变器将太阳能电池板所产生的直流电压经过逆变转换成交流电能,并联至电网中。为确保供电质量,测试光伏逆变器并网后对电网所造成的影响,制定了相关的各种规范和测试标准。

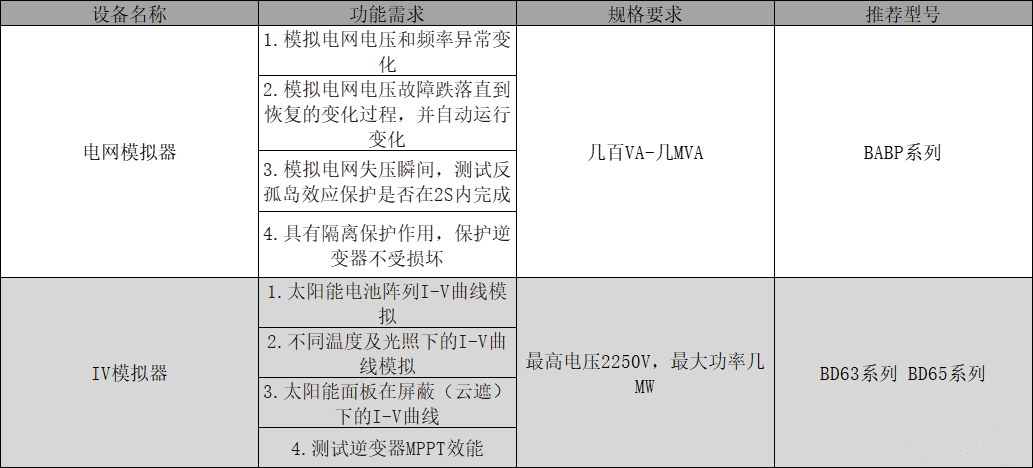

测试系统组成

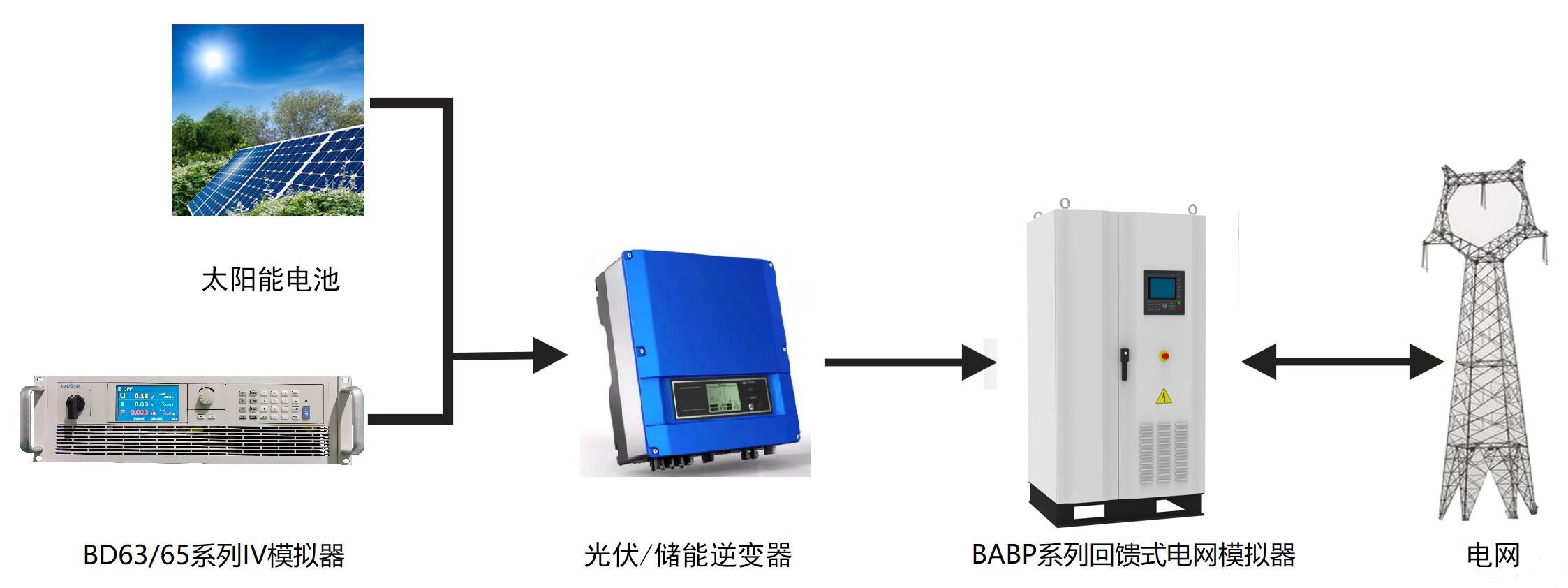

根据标准要求及测试项目,搭建如下图所示测试平台:
低(零)电压穿越并网测试
低电压穿越(Low Voltage Ride Through ,LVRT)是标准测试项目中一项重要的并网测试。低电压穿越规定,当电网电压跌落一段时间内,并网装置如太阳能逆变器或风力发电仍需维持输出,直到电网电力恢复正常。
BABP系列电网模拟器可通过简单设置,模拟输出各种低穿波形,方便用户进行测试。

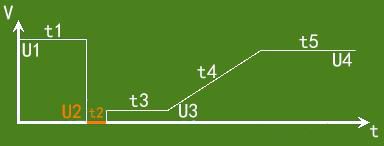

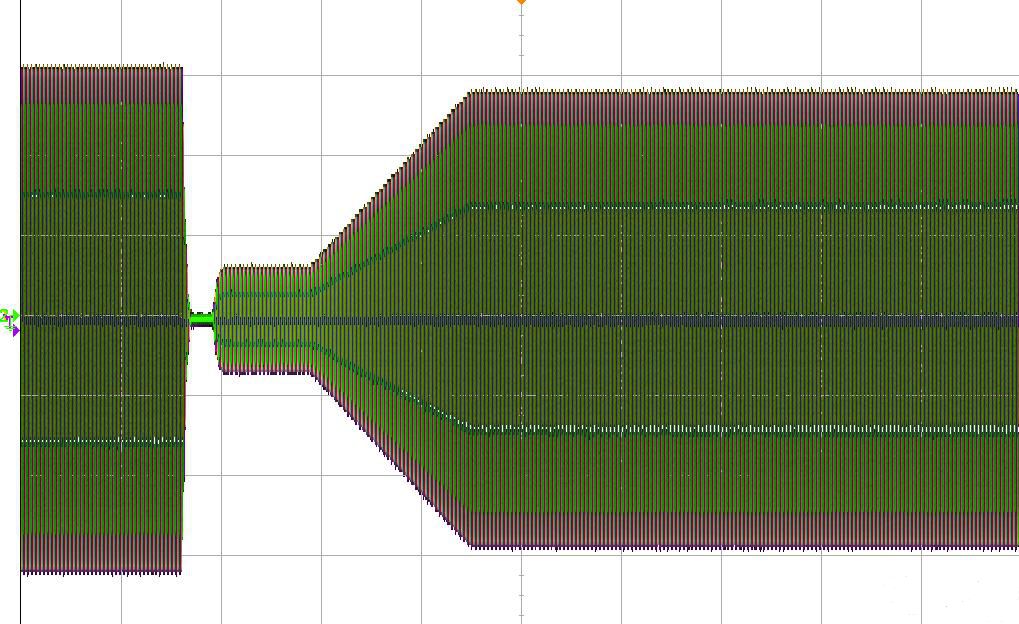

用户可根据界面提示设置U1_U4,t1-t5等参数,电源内部会自动生成低(零)电压穿越曲线,并直接输出至逆变器端,简洁高效,下图是示波器抓取的实际波形:
电网失真模拟
模拟电网畸变,异常波动,三相不平衡也是并网测试中重要项目,BABP系列电网模拟器可在输出叠加2-40次谐波,全面模拟畸变状况。另外BABP系列利用三相解耦独立控制策略,可以实现三相电压/频率异常波动及三相不平衡等状况。

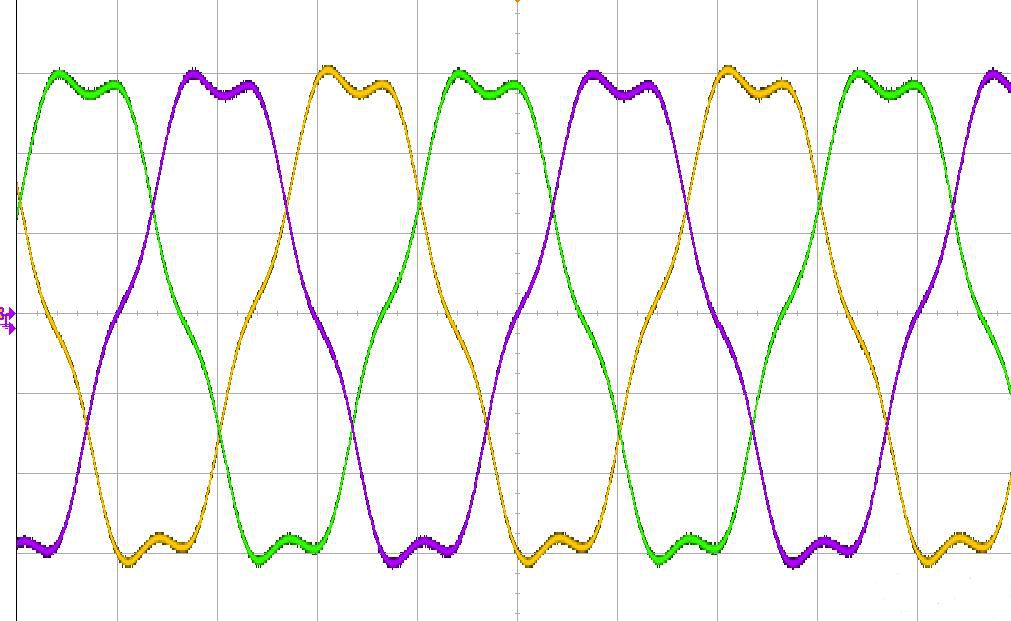

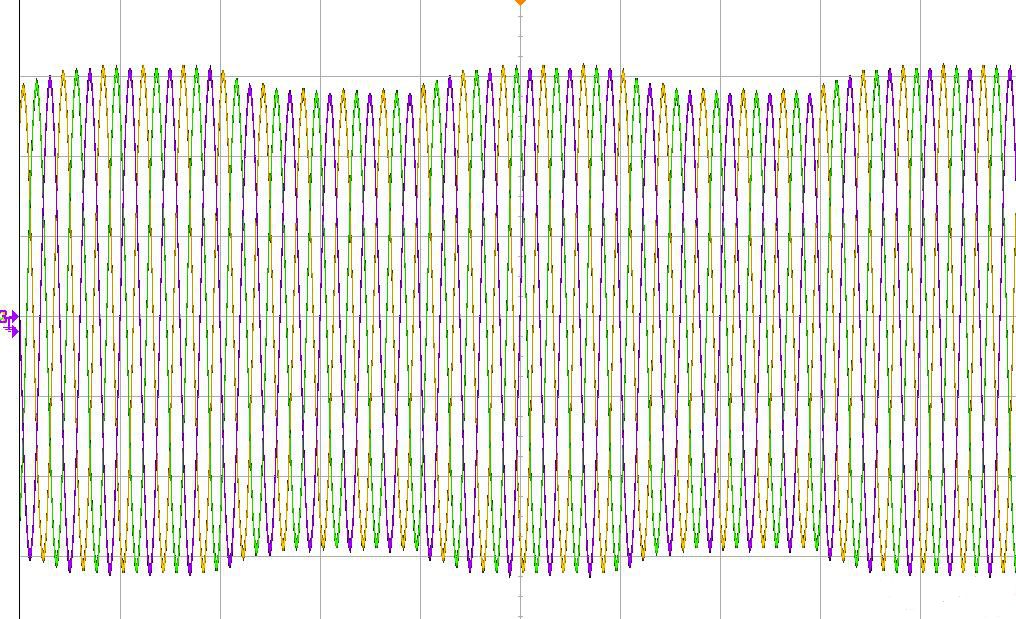

电网畸变模拟 电网电压波动模拟

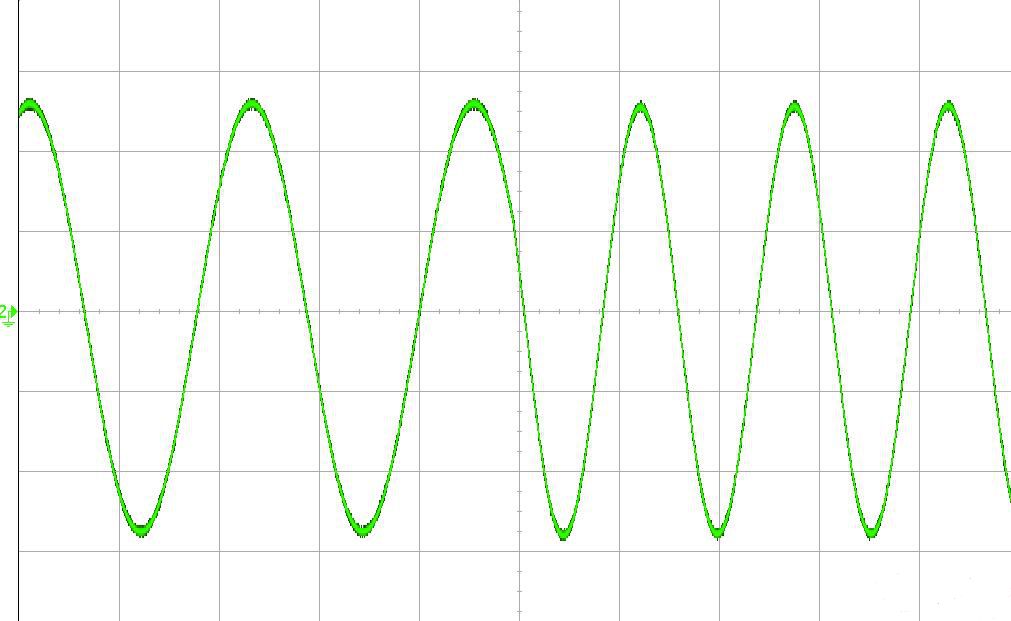

电网电压波动模拟 电网频率瞬变模拟
太阳能电池阵列曲线模
BD63/65系列直流电源内置SAS模型,可模拟输出太阳能电池I-V曲线/P-V曲线。用户可通过电源前面板彩色触摸屏设置几个简单参数,即可生成曲线,输出即可测试光伏逆变器的静态、动态最大功率追踪(MPPT)效能。

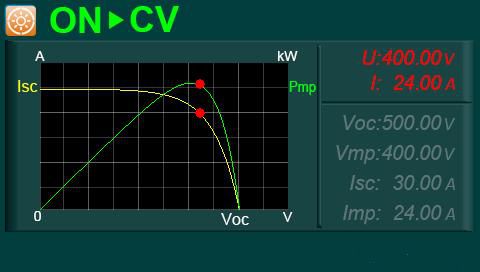

BD63/65系列还具备示波器功能,能够实时显示输出曲线及实际功率点位置,如下图所示:
测试过程中,用户无需自行计算或参考其他仪器,可直接观察屏幕即可获取跟踪结果。
