BAVF-3X系列单三相交流变频电源
  • 165485130621807b6fe09ee767b29

BAVF-3X系列单三相交流变频电源

BAVF系列可模拟世界各国电网电压,为客户提供高纯净、高可靠性的正弦波电力输出,电压0-300V,0.1V可调,频率45-240Hz,0.01Hz可调,功率15kVA-1000kVA,可满足不同行业需求,广泛应用于家电、电机、认证机构、医疗设备、照明等领域。

产品特点:

(1)具备多种输出模式,功能强大:

u三相标准模式:标准三相电压输出

u三相不平衡模式:三相电压独立设置,三相相角0.0°~359.9°可调

u分立单相模式:三相电压,频率独立设置,相当于三台单相电源

u并联单相模式:三相并联成大功率单相输出

(2)产品采用三相解耦控制,可适应0~100%负载不平衡。

(3)采用精准的抗冲击技术,能够承受负载大电流冲击,3倍额定电流能够成熟2s,特别适用于电机、马达等冲击型设备。

(4)8寸彩色触摸屏,所有操作均可通过触摸屏实现,外观精致,操作便捷,并附带配备数字键、功能键、旋钮等,操作多样化。

(5) 具备Auto-Lock功能,定时自动锁定键盘,防止误接触。

(6) 电压分档设计:0.0~150.0V、150.1~300.0V或0.0~300.0V,高档、低档均可满功率输出;频率输出范围45.00~65.00Hz,分辨力0.01Hz。

(7)测量功能齐全,能够测量电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数等电能参数。

(8)具备“黑匣子”功能,实时监控内部电压,电流,温度等参数,异常情况立即报警并自动记录运行参数,便于后期查看及维修。

(9)通讯接口标配RS232,选配RS485、GPIB、ETHERNET、模拟量控制等。

典型推荐:

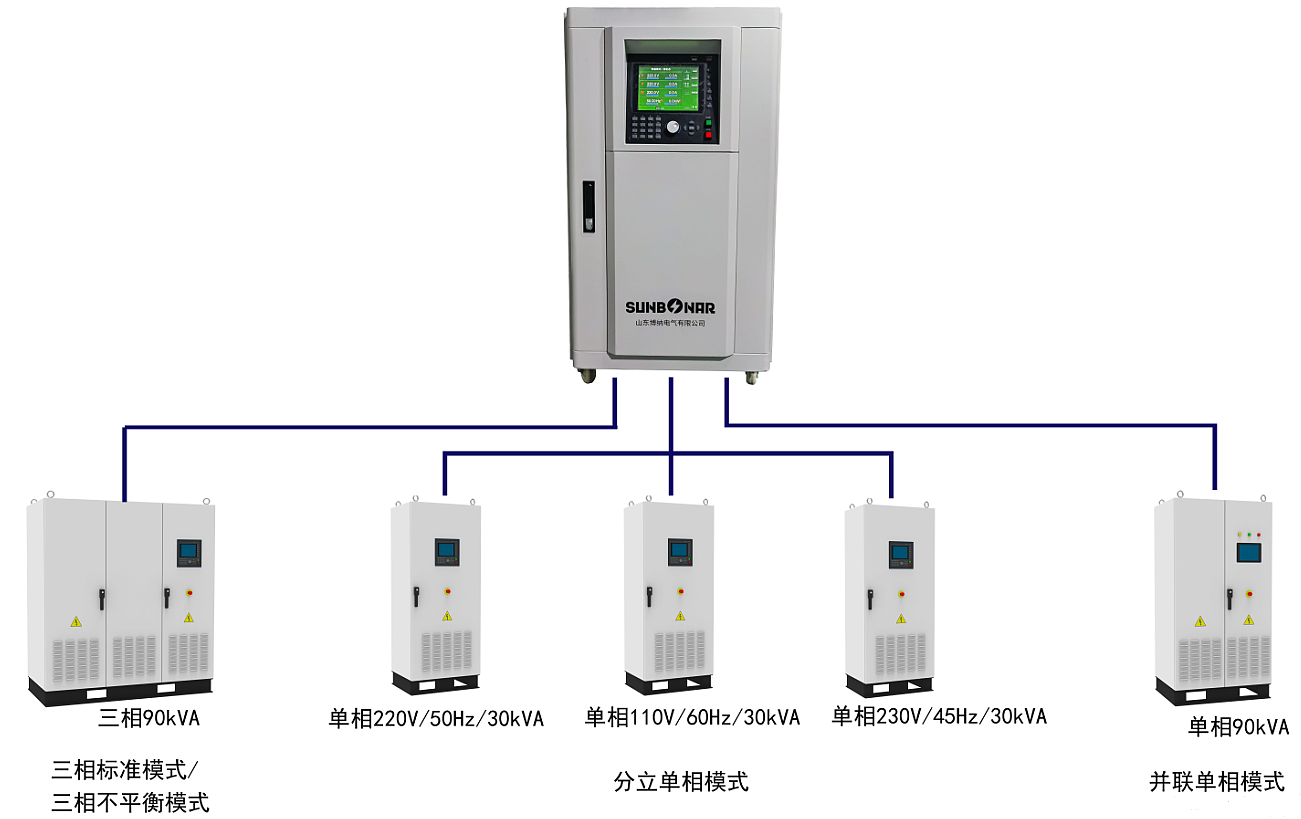

u多种输出模式,“一机多用”

BAST系列采用三相解耦控制,结合数字控制算法,实现多种模式输出:三相标准模式、三相不平衡模式、分立单相模式、并联单相模式,一台电源等效于多种传统电源功能,做到“一机多用”。

u过载能力,启动电机、压缩机等设备更轻松

BAVF系列采用精准的电流控制技术,能够承受3倍额定电流冲击,持续2s,轻松应对电机、压缩机等负载启动瞬间5-10倍的冲击电流。

u8寸彩色触摸屏,操作感受升级。

BAVF系列8寸彩色触摸屏,所有操作均可通过触屏完成,直观、友好、高效。

u“黑匣子”功能,实时监控,提高维修效率。

BAVF系列内置“黑匣子”功能,能够使实时监控电源运行数据,工作异常时,及时记录输入输出参数,让维修保养变的更简单。


技术参数:

产品名称


三相交流变频电源

产品型号

BAVF015-3X

BAVF030-3X

BAVF045-3X

BAVF060-3X

BAVF090-3X

BAVF120-3X

BAVF150-3X

BAVF180-3X

BAVF240-3X

输出容量

15kVA

30kVA

45kVA

60kVA

90kVA

120kVA

150kVA

180kVA

240kVA

基本功能

输出功能

模拟世界各国电网电压

隔离功能

内置隔离变压器

输出参数

输出相数

三相四线+PE

输出模式

标准正弦波模式

输出

电压

自动档

低档:0.0~150.0V(L-N)      高档:150.1V~300.0V(L-N)

高档锁定

0.0~300.0V(L-N)

电压设置精度

精度:≤0.5%      解析度:0.1V

三相标准模式、三相不平衡模式、分立单相模式

额定

电流

低档

45.4A

90.9A

136.3A

181.8A

272.6A

363.6A

454.5A

545.4A

727.2A

高档

22.7A

45.4A

68.1A

90.9A

136.3A

181.8A

227.2A

272.7A

363.6A

并联单相模式

额定

电流

低档

136.3A

272.7A

409.1A

545.5A

818.2A

1090.9A

1363.6A

1636.3A

2181.9A

高档

68.2A

136.3A

204.5A

272.7A

409.1A

545.4A

681.8A

818.2A

1090.9A

输出频率

45.00~240.00Hz

频率设置精度

精度:≤0.02%      解析度:0.01Hz

频率稳定度

≤0.02%

电压失真度(VTHD)

1%(线性负载)

反应时间

≤2ms

电压突变响应时间

≤20ms

三相相角

120°±2°

波峰因数

1.41±0.1

源电压效应

≤1%

负载效应

≤1%

效率

85%

测量显示

显示模式

8寸彩色触摸屏

电压测量精度

精度:0.2%FS+0.2%显示值      解析度:0.1V

频率测量精度

精度:0.02%      解析度:0.01Hz

电流测量精度

精度:0.3%FS+0.3%显示值      解析度:0.1A/1A

功率测量精度

精度:0.5%FS+0.5%显示值      解析度:0.1kW/0.01kW/0.001kW

功能操作

自动记忆功能

设置参数自动记忆,开机自动调用

软启动

具备软启动功能,软启动时间0.0~99.9s可设置

实时调整功能

启动状态下,可通过触摸屏、数字键、增减键、旋钮调整输出电压、频率设置值,并即刻更新;

压降补偿功能

阻抗补偿:0.000~0.500欧

快捷调用

常规模式10组快捷组

保护功能

过载能力

105%<过载≤110%   15秒后切断输出    110%<过载≤200%    5秒后切断输出    200%<过载≤300%    2秒后切断输出    300%<过载           立即切断输出

保护装置

过流、过载、短路保护,过热保护,输出过欠压、缺相保护

软件保护

人工智能监控(AI-Monitor)功能,Black-Box功能,Auto-Lock键锁保护

远程接口

通讯接口

标配:RS232    选配:RS485、GPIB、ETHERNET

远程控制

模拟量控制口(选配)

输入参数

输入相数

三相四线+PE

输入电压范围

380V±57V(L-L)

输入频率范围

45~65Hz

工作环境

工作温度

0~40℃

工作湿度

20~90%RH(非凝露)

体积重量

尺寸(W×H×Dmm)

600×1150×1020

700×1350×1220

800×1750×1420

重量(Kg)

265

310

440

550

740

980
125012701400
