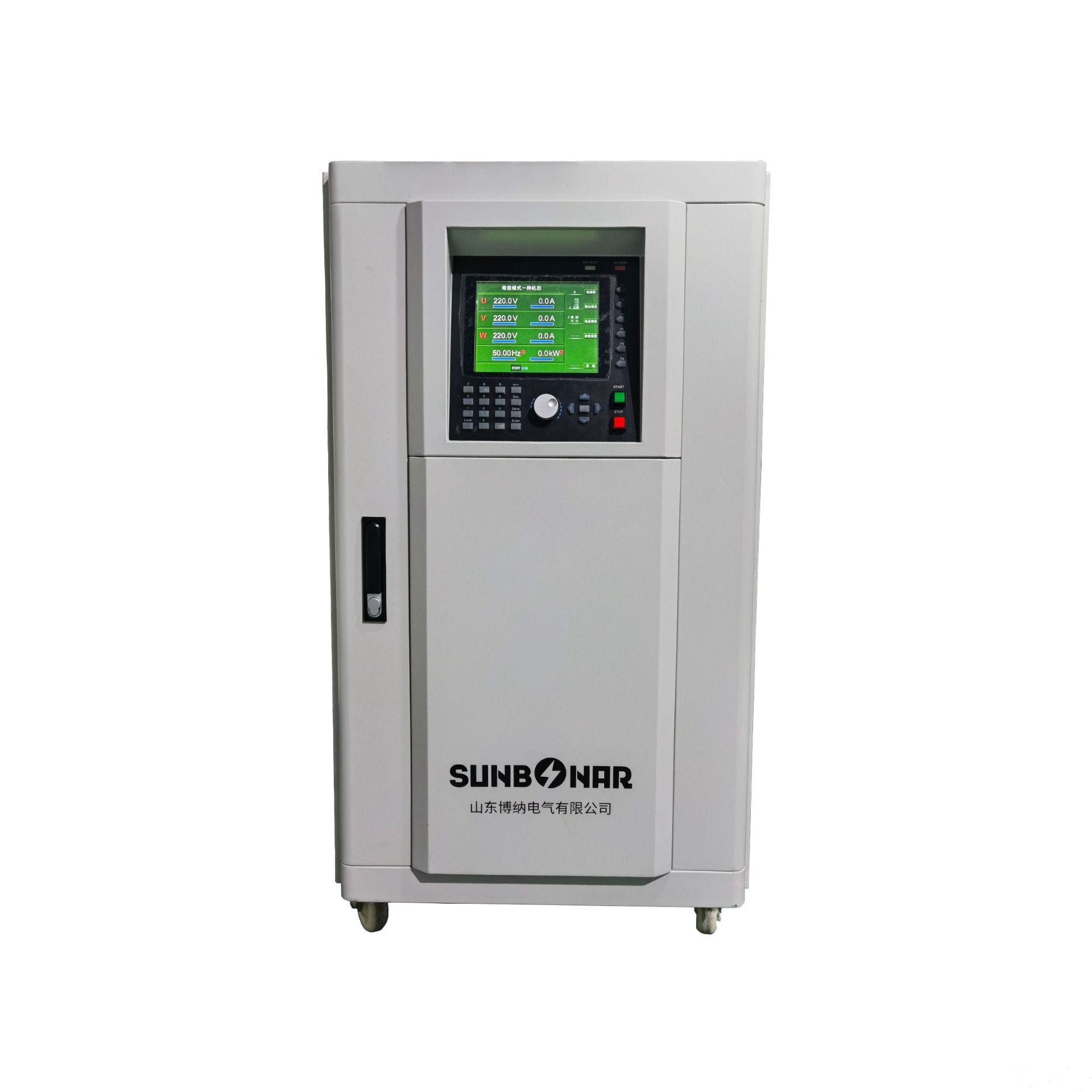

BAVF系列可模拟世界各国电网电压，为客户提供高纯净、高可靠性的正弦波电力输出，电压0-300V，0.1V可调，频率45-240Hz，0.01Hz可调，功率15kVA-1000kVA，可满足不同行业需求，广泛应用于家电、电机、认证机构、医疗设备、照明等领域。
产品特点：
(1)产品设计，采用模块化设计及数字控制技术，稳定性高，精度高，响应速度快，人机界面及操作符合行业习惯。
(2)产品采用三相解耦控制，可适应0～100%负载不平衡。
(3)采用精准的抗冲击技术，能够承受负载大电流冲击，3倍额定电流能够成熟2s，特别适用于电机、马达等冲击型设备。
(4)具备软启动功能，且软启动时间可设置，适用于电机、马达等设备频繁起动场合，可根据工况，设置软启动时间，降低冲击电流。
(5)动态响应速度快，电压突变反应时间在20ms以内。
(6)启动状态下输出电压、频率可调，使用灵活。
(7)8寸彩色触摸屏，所有操作均可通过触摸屏实现，外观精致，操作便捷，并附带配备数字键、功能键、旋钮等，操作多样化。
(8) 具备Auto-Lock功能，定时自动锁定键盘，防止误接触。
(9) 电压分档设计：0.0～150.0V、150.1～300.0V或0.0～300.0V，高档、低档均可满功率输出；频率输出范围45.00～65.00Hz，分辨力0.01Hz。
(10)测量功能齐全，能够测量电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数等电能参数。
(11)具备“黑匣子”功能，实时监控内部电压，电流，温度等参数，异常情况立即报警并自动记录运行参数，便于后期查看及维修。
(15)通讯接口标配RS232，选配RS485、GPIB、ETHERNET、模拟量控制等。
典型推荐：
过载能力，启动电机、压缩机等设备更轻松
BAVF系列采用精准的电流控制技术，能够承受3倍额定电流冲击，持续2s，轻松应对电机、压缩机等负载启动瞬间5-10倍的冲击电流。

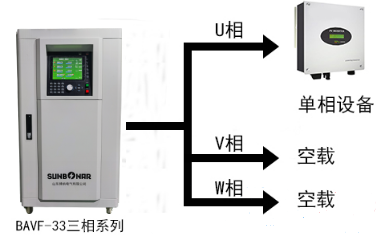

三相解耦控制，三相独立带载
BAVF系列三相电压采用独立通道解耦控制，独立调节，互不影响，可适应100%负载不平衡。
在线调频调压，配合数字键，一步到位，无缝切换，精准快捷。
BAVF系列采用数字合成DDS，可通过数字键设置电压及频率值，一步到位，电压和频率瞬间响应，无需过渡，使测试精准高效。
8寸彩色触摸屏，操作感受升级。
BAVF系列8寸彩色触摸屏，所有操作均可通过触屏完成，直观、友好、高效。
“黑匣子”功能，实时监控，提高维修效率。
BAVF系列内置“黑匣子”功能，能够使实时监控电源运行数据，工作异常时，及时记录输入输出参数，让维修保养变的更简单。
技术参数：
产品名称 |
| |||||||||
产品型号 | BAVF015-33 | BAVF030-33 | BAVF045-33 | BAVF060-33 | BAVF090-33 | BAVF120-33 | BAVF150-33 | BAVF180-33 | BAVF240-33 | |
输出容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | 240kVA | |
基本功能 | ||||||||||
输出功能 | 模拟世界各国电网电压 | |||||||||
隔离功能 | 内置隔离变压器 | |||||||||
接线方式 | 输入端：三相四线 输出端：三相四线 | |||||||||
输出参数 | ||||||||||
输出相数 | 三相四线+PE | |||||||||
输出模式 | 三相标准正弦波模式 | |||||||||
输出 电压 | 自动档 | 低档：0.0～150.0V(L-N) 高档：150.1V～300.0V(L-N) | ||||||||
高档锁定 | 0.0～300.0V(L-N) | |||||||||
电压设置精度 | 精度：≤0.5% 解析度：0.1V | |||||||||
额定 电流 | 低档 | 45.4A | 90.9A | 136.3A | 181.8A | 272.6A | 363.6A | 454.5A | 545.4A | 727.2A |
高档 | 22.7A | 45.4A | 68.1A | 90.9A | 136.3A | 181.8A | 227.2A | 272.7A | 363.6A | |
输出频率 | 45.00～65.00Hz | |||||||||
频率设置精度 | 精度：≤0.02% 解析度：0.01Hz | |||||||||
频率稳定度 | ≤0.02% | |||||||||
电压失真度(VTHD) | ＜1%(线性负载) | |||||||||
反应时间 | ≤2ms | |||||||||
电压突变响应时间 | ≤20ms | |||||||||
三相相角 | 120°±2° | |||||||||
波峰因数 | 1.41±0.1 | |||||||||
源电压效应 | ≤1% | |||||||||
负载效应 | ≤1% | |||||||||
效率 | ＞85% | |||||||||
测量显示 | ||||||||||
显示模式 | 8寸彩色触摸屏 | |||||||||
电压测量精度 | 精度：0.2%FS+0.2%显示值 解析度：0.1V | |||||||||
频率测量精度 | 精度：0.02% 解析度：0.01Hz | |||||||||
电流测量精度 | 精度：0.3%FS+0.3%显示值 解析度：0.1A/1A | |||||||||
功率测量精度 | 精度：0.5%FS+0.5%显示值 解析度：0.1kW/0.01kW/0.001kW | |||||||||
功能操作 | ||||||||||
自动记忆功能 | 设置参数自动记忆，开机自动调用 | |||||||||
软启动 | 具备软启动功能，软启动时间0.0～99.9s可设置 | |||||||||
实时调整功能 | 启动状态下，可通过触摸屏、数字键、增减键、旋钮调整输出电压、频率设置值，并即刻更新； | |||||||||
压降补偿功能 | 阻抗补偿：0.000～0.500欧 | |||||||||
快捷调用 | 常规模式10组快捷组 | |||||||||
保护功能 | ||||||||||
过载能力 | 105%＜过载≤110% 15秒后切断输出 110%＜过载≤200% 5秒后切断输出 200%＜过载≤300% 2秒后切断输出 300%＜过载 立即切断输出 | |||||||||
保护装置 | 过流、过载、短路保护，过热保护，输出过欠压、缺相保护 | |||||||||
软件保护 | 人工智能监控(AI-Monitor)功能，Black-Box功能，Auto-Lock键锁保护 | |||||||||

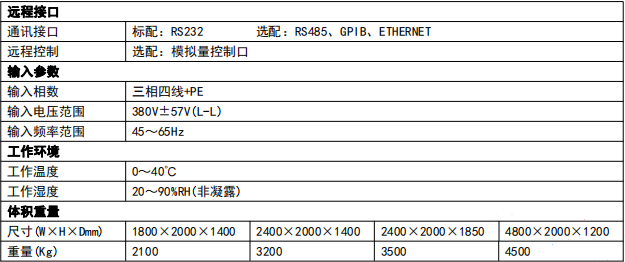

远程接口 | ||||||||||
通讯接口 | 标配：RS232 选配：RS485、GPIB、ETHERNET | |||||||||
远程控制 | 模拟量控制口(选配) | |||||||||
输入参数 | ||||||||||
输入相数 | 三相四线+PE | |||||||||
输入电压范围 | 380V±57V(L-L) | |||||||||
输入频率范围 | 45～65Hz | |||||||||
工作环境 | ||||||||||
工作温度 | 0～40℃ | |||||||||
工作湿度 | 20～90%RH(非凝露) | |||||||||
体积重量 | ||||||||||
尺寸(W×H×Dmm) | 600×1150×1020 | 700×1350×1220 | 800×1750×1420 | |||||||
重量(Kg) | 265 | 310 | 440 | 550 | 740 | 980 | 1250 | 1270 | 1400 | |
