BDEV系列采用源载一体设计,四象限PWM整流及多重化技术,实现大功率输出。具备CV、CC、CP模式,电压高达1000V,单机最大功率400kW,可并机实现更高功率输出。
应用领域:
l电动汽车电机、控制器测试
l电动汽车传动系统、动力总成系统测试
l燃料电池测试
l电机
l充电站、充电桩测试
l电驱动系统测试
l储能系统变流器测试
l电容、超级电容充电放电测试
l电池组、电池包充放电测试
产品特点:
(1)电压可达1000V,单机电流-1000A~+1000A、功率40~500kW
(2)电网回馈功能:同时具有电源、负载两种特性,具备大功率直流电源性能外,实现能量自动回馈电网的负载功能。
(3)采用高频PWM整流及双向DCDC技术,纯数字控制,功能强,可靠性高
(4)CC、CV、CP三种输出模式
(5)预充电功能
(6)光伏模拟功能
(7)电池模拟(内阻模式)功能,可模拟锂电池、铅酸电池、镍氢电池输出特性(选配):
(8)急停功能
(9)波形编辑、存储、输出功能(选配)
(10)多重保护功能:输出欠压、缺相、输出过压、IGBT过热、IGBT过流、过温保护,短路限流保护
(11)通讯及远程控制功能:标配RS485,RS232、CAN(选配)
典型应用:
应用一:新能源汽车电机对拖、电驱测试

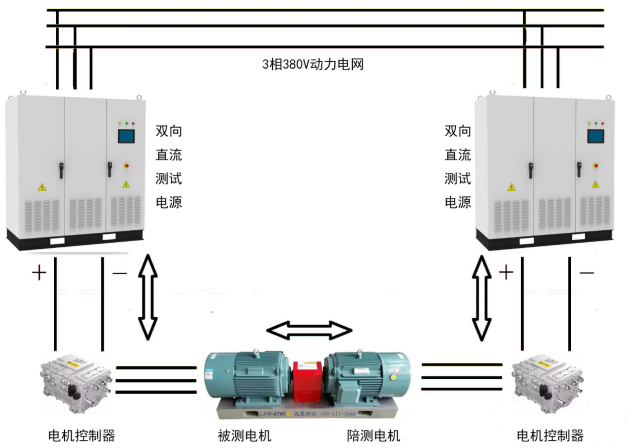

(1)对拖电机为不同电压等级

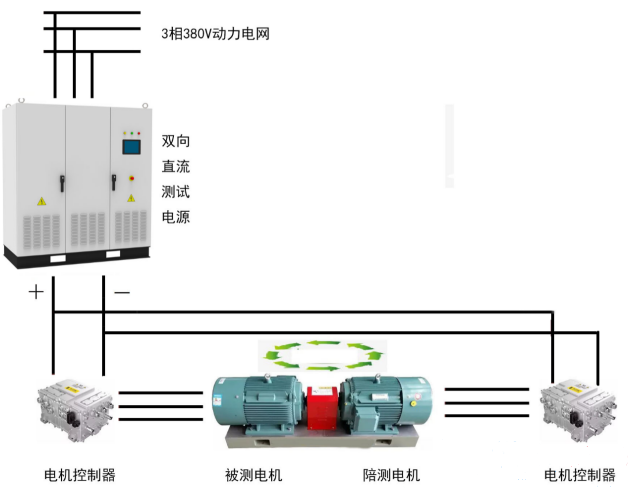

(2)对拖电机为相同电压等级

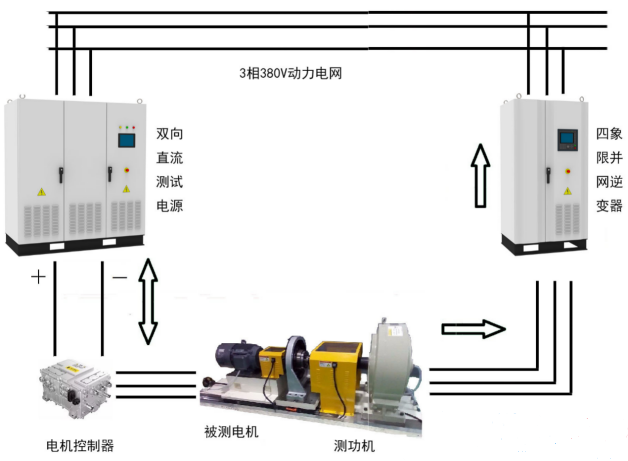

(3)测功机平台

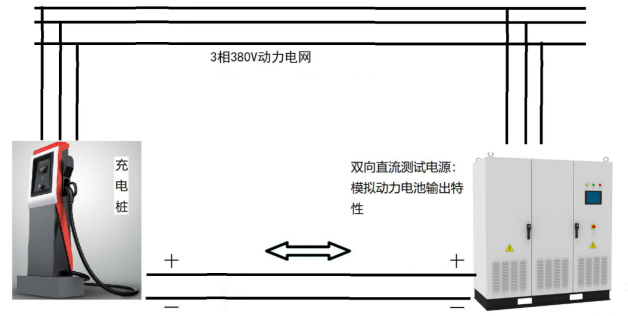

应用二:充电桩测试:模拟动力电池特性

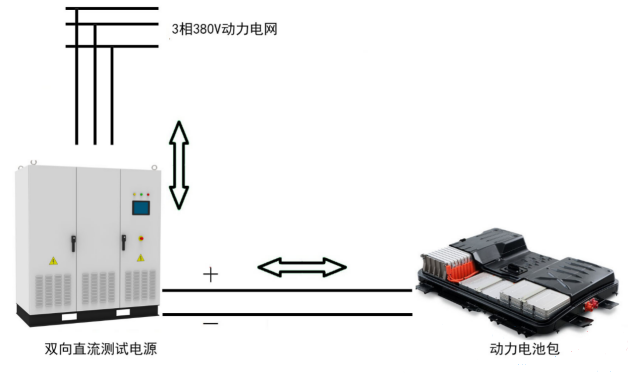

应用三:电池包化成测试
:
技术参数:
型号 | BDEV800-100 | BDEV800-200 | BDEV800-300 | BDEV800-500 | BDEV800-600 | BDEV800-800 |
额定功率 | 60kW | 60kW | 90kW | 160kW | 250kW | 350kW |
峰值功率 | 90kW | 90kW | 135kW | 210kW | 330kW | 450kW |
基本功能 | ||||||
输出功能 | 提供各种规格直流信号 | |||||
隔离功能 | 内置隔离变压器 | |||||
接线方式 | 输入端:三相三线 | |||||
输出参数 | ||||||
输出模式 | 恒压(CV)、恒流(CC)、恒功率(CP) | |||||
电压范围 | 24.0-800.0VDC | |||||
额定电流 | ±(0-100)A | ±(0-200)A | ±(0-300)A | ±(0-500)A | ±(0-600)A | ±(0-800)A |
峰值电流 | ±150A | ±300A | ±450A | ±650A | ±800A | ±1000A |
电压精度 | 0.1%FS 解析度:0.1V | |||||
电流精度 | 0.1%FS 解析度:0.1A | |||||
功率精度 | 0.2%FS 解析度:10W | |||||
纹波(Vpp) | 0.2%FS | |||||
瞬态恢复时间 | 5ms | |||||
电压上升时间 | 10ms(10%负载~90%负载) | |||||
电流上升时间 | 10ms(-90%负载~+90%负载) | |||||
源电压效应 | ≤0.1% | |||||
负载效应 | ≤0.1% | |||||

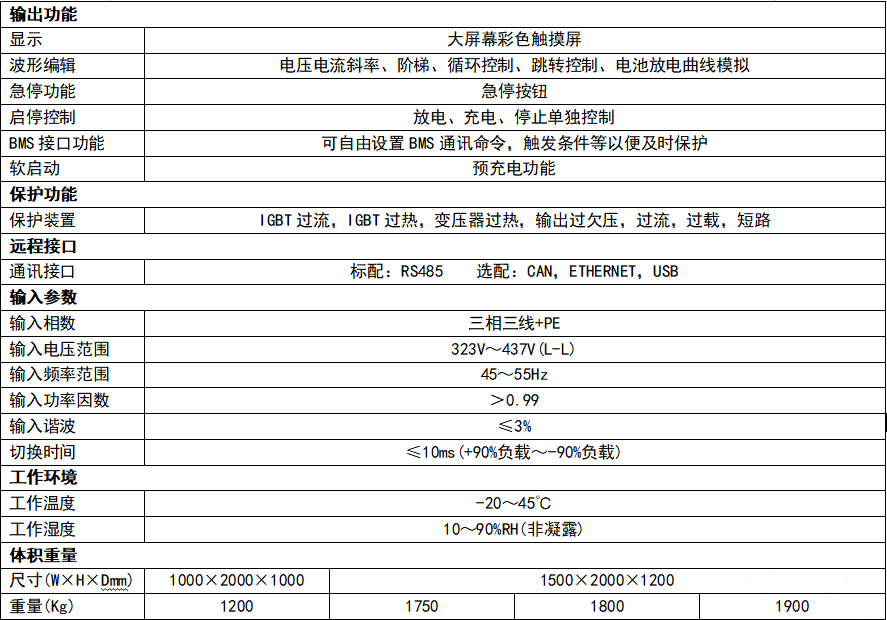

输出功能 | ||||||
显示 | 大屏幕彩色触摸屏 | |||||
波形编辑 | 电压电流斜率、阶梯、循环控制、跳转控制、电池放电曲线模拟 | |||||
急停功能 | 急停按钮 | |||||
启停控制 | 放电、充电、停止单独控制 | |||||
BMS接口功能 | 可自由设置BMS通讯命令,触发条件等以便及时保护 | |||||
软启动 | 预充电功能 | |||||
保护功能 | ||||||
保护装置 | IGBT过流,IGBT过热,变压器过热,输出过欠压,过流,过载,短路 | |||||
远程接口 | ||||||
通讯接口 | 标配:RS485 选配:CAN,ETHERNET,USB | |||||
输入参数 | ||||||
输入相数 | 三相三线+PE | |||||
输入电压范围 | 323V~437V(L-L) | |||||
输入频率范围 | 45~55Hz | |||||
输入功率因数 | >0.99 | |||||
输入谐波 | ≤3% | |||||
切换时间 | ≤10ms(+90%负载~-90%负载) | |||||
工作环境 | ||||||
工作温度 | -20~45℃ | |||||
工作湿度 | 10~90%RH(非凝露) | |||||
体积重量 | ||||||
尺寸(W×H×Dmm) | 1000×2000×1000 | 1500×2000×1200 | ||||
重量(Kg) | 1100 | 1150 | 1200 | 1750 | 1800 | 1900 |
