BABP系列具备四象限运行功能，能够将负载端能量回馈电网。具有电压、峰值电压、电流、峰值电流、频率、有功功率、视在功率、功率因数测量功能。输出能够叠加2-50次谐波。具备阶梯、步阶、渐变、低(零)电压穿越、高电压穿越等编程模式。
BABP系列采用数字化PWM整流技术及独立式高频逆变技术，具备四象限运行功能，实现能量双向流动。
应用领域：
l光伏、储能逆变器
l充电桩
l变频器
lUPS
产品特点：
(1)具备多种输出模式，功能强大：
u三相标准模式：标准三相电压输出；
u三相不平衡模式：三相电压独立设置，三相相角0.0°～359.9°可调
u并联单相模式：三相并联成大功率单相输出
(2)采用三相解耦设计，具备全面的电网异常模拟功能：电网失真，电网波动，三相不平衡等，谐波模式下可叠加2-40次谐波
(3)具备四象限运行功能，实现能量回馈电网
(4)满足NB/T32004-2013标准规定的低(零)电压穿越测试要求，且低(零)电压穿越性能可靠，不会在低电压时与负载产生谐振
(5)满足国标规定的高电压穿越测试要求
(6)动态响应速度快，电压突变反应时间在20ms以内
(7)输入功率因数高(≥0.95)，输入电流失真度低(＜5%)
(8)具备Auto-Lock功能，定时自动锁定键盘，防止误接触导致人为事故或危险
(9)8寸彩色液晶屏，外观精致，操作便捷，并附带配备数字键、功能键、旋钮等，操作多样化
(10)测量功能齐全，能够测量电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数等电能参数
(11)具备人工智能监控(AI-Monitor)功能，实时监控内部电压，电流，温度等参数，异常情况立即报警，并提示及时处理
(12)具备Black-Box功能，异常情况下自动记录运行参数，便于后期查看及维修；
(13)通讯接口标配RS232，选配RS485、GPIB、ETHERNET、模拟量控制等
典型推荐：
u四象限运行，双向运行，节能环保
BABP系列采用数字PWM整流控制技术，能够将负载端的能量吸收并回馈电网，节省负载，满足光伏、储能逆变器测试。

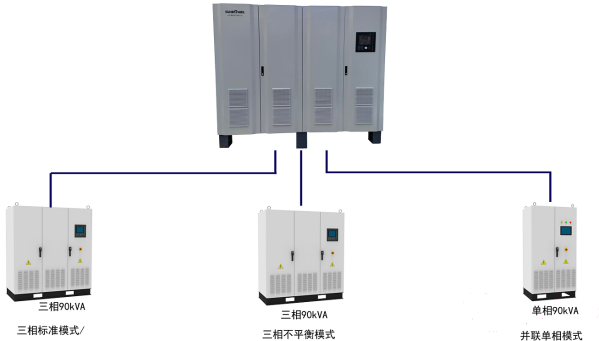

u 多种输出模式，“一机多用”
BABP系列采用三相解耦控制，结合数字控制算法，实现多种模式输出：三相标准模式、三相不平衡模式、并联单相模式，一台电源等效于多种传统电源功能，做到“一机多用”。
u 多种编程模式，实现全面电网异常模拟
BABP系列具备阶梯、步阶、渐变、低(零)电压穿越、高电压穿越等曲线编辑功能，并能够叠加2-40次谐波，可以对设备进行电网异常模拟测试，以恶劣工况考验测试设备。
规格型号：
产品名称 | 回馈式电网模拟器 | ||||||||||
产品型号 | BABP015-33 | BABP030-33 | BABP045-33 | BABP060-33 | BABP090-33 | BABP120-33 | BABP150-33 | BABP180-33 | BABP240-33 | ||
输出/吸收容量 | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | 240kVA | ||
基本功能 | |||||||||||
输出功能 | 电网模拟功能 | ||||||||||
回馈功能 | 输出端能量回馈电网 | ||||||||||
隔离功能 | 内置隔离变压器 | ||||||||||
负载功率因数 | +1.0 ～ 1.0 | ||||||||||
接线方式 | 输入端：三相四线 输出端：三相四线+PE | ||||||||||
输出参数 | |||||||||||
输出模式 | 三相标准模式、三相不平衡模式、并联单相模式 | 三相标准模式、三相不平衡模式 | |||||||||
输出电压 | 相电压：0.0～300.0V 额定电压：220.0V | ||||||||||
电压设置精度 | 精度：≤0.4%FS 解析度：0.1V | ||||||||||
三相标准模式、三相不平衡模式 | |||||||||||
额定电流 | 22.7A | 45.4A | 68.1A | 90.9A | 136.3A | 181.8A | 227.2A | 272.7A. | 363.6A | ||
并联单相模式 | |||||||||||
额定电流 | 68.1A | 136.3A | 204.5A | 272.7A | 409.0A | ||||||
输出频率 | 40.00～70.00Hz | ||||||||||
频率设置精度 | 精度：≤0.02% 解析度：0.01Hz | ||||||||||
频率稳定度 | ≤0.02% | ||||||||||
电压失真度(VTHD) | ＜1%(线性负载) | ||||||||||
三相相角 | 120°±2°(三相标准模式) | ||||||||||
波峰因数 | 1.41±0.1(正弦波模式) | ||||||||||
源电压效应 | ≤1% | ||||||||||
负载效应 | ≤1% | ||||||||||
效率 | ＞85% | ||||||||||
测量显示 | |||||||||||
显示模式 | 8寸彩色液晶屏 | ||||||||||
电压测量精度 | 精度：0.2%FS+0.2%显示值 解析度：0.1V | ||||||||||
频率测量精度 | 精度：0.02% 解析度：0.01Hz | ||||||||||
电流测量精度 | 精度：0.3%FS+0.3%显示值 解析度：0.1A/1A | ||||||||||
功率测量精度 | 精度：0.5%FS+0.5%显示值 解析度：0.1kW/0.01kW/0.001kW | ||||||||||
功能操作 | |||||||||||
阶梯模式 | 9999步 | ||||||||||
步阶模式 | 100步，可999999次循环 | ||||||||||
渐变模式 | 100步，可999999次循环 | ||||||||||
低（零）电压穿越 | 可模拟世界多国标准，最小响应时间≤20ms | ||||||||||
高电压穿越 | 可模拟世界多国标准，最小响应时间≤20ms | ||||||||||
波形制式 | 正弦波或谐波(叠加2~40次谐波) | ||||||||||
实时调整功能 | 常规模式启动状态下，可通过数字键、增减键、旋钮调整输出电压、频率设置值，即刻更新 | ||||||||||
保护功能 | |||||||||||
过载能力 | 105%＜输出≤110% 600秒关断输出 110%＜输出≤150% 60秒关断输出 150%＜输出≤200% 2秒关断输出 200%＜输出 立即关断输出 | ||||||||||
保护装置 | 过流、过载、短路保护，过热保护，输出过欠压、缺相保护，母线过欠压，输出电力接触器自动跳脱保护 | ||||||||||
软件保护 | 人工智能监控(AI-Monitor)功能，Black-Box功能，Auto-Lock键锁保护 | ||||||||||
远程接口 | |||||||||||
通讯接口 | 标配：RS232 选配：RS485、LAN | ||||||||||
输入参数 | |||||||||||
输入相数 | 三相四线+PE | ||||||||||
输入电压范围 | 380V±57V | ||||||||||
输入频率范围 | 45～65Hz | ||||||||||
输入功率因数 | ＞0.97(输入额定电压，输入50%-100%额定电流) ＞0.95(输入额定电压，输入10%-50%额定电流) | ||||||||||
输入电流失真度 | ＜5%(额定条件下) | ||||||||||
工作环境 | |||||||||||
工作温度 | 0～40℃ | ||||||||||
工作湿度 | 20～90%RH(非凝露) | ||||||||||
体积重量 | |||||||||||
尺寸(W×H×Dmm) | 800×1800×800 | 1200×2000×1000 | 2100×2000×1000 | 2400×2000×1000 | |||||||
重量(Kg) | 500 | 570 | 680 | 750 | 900 | 1500 | 1650 | 1850 | 2100 | ||
产品名称 | 回馈式电网模拟器 | ||||||
产品型号 | BABP300-33 | BABP400-33 | BABP500-33 | BABP600-33 | BABP800-33 | BABP1000-33 | BABP1200-33 |
输出/吸收容量 | 300kVA | 400kVA | 500kVA | 600kVA | 800kVA | 1000kVA | 1200kVA |
基本功能 | |||||||
输出功能 | 电网模拟功能 | ||||||
回馈功能 | 能量回馈电网 | ||||||
隔离功能 | 内置隔离变压器 | ||||||
负载功率因数 | +1.0 ～ 1.0 | ||||||
接线方式 | 输入端：三相四线 输出端：三相四线+PE | ||||||
输出参数 | |||||||
输出模式 | 三相标准模式、三相不平衡模式 | ||||||
输出电压 | 相电压：0.0～300.0V 额定电压：220.0V | ||||||
电压设置精度 | 精度：≤0.4%FS 解析度：0.1V | ||||||
额定电流 | 454.5A | 606.0A | 757.5A | 909.0A | 1212.1A | 1515.1A | 1818.1A |
输出频率 | 40.00～70.00Hz | ||||||
频率设置精度 | 精度：≤0.02% 解析度：0.01Hz | ||||||
频率稳定度 | ≤0.02% | ||||||
电压失真度(VTHD) | ＜3%(线性负载) | ||||||
电压突变响应时间 | ≤1ms | ||||||
三相相角 | 120°±2°(三相标准模式) | ||||||
波峰因数 | 1.41±0.1(正弦波模式) | ||||||
源电压效应 | ≤1% | ||||||
负载效应 | ≤1% | ||||||
效率 | ＞85% | ||||||
测量显示 | |||||||
显示模式 | 8寸彩色液晶屏 | ||||||
电压测量精度 | 精度：0.2%FS+0.2%显示值 解析度：0.1V | ||||||
频率测量精度 | 精度：0.02% 解析度：0.01Hz | ||||||
电流测量精度 | 精度：0.3%FS+0.3%显示值 解析度：0.1A/1A | ||||||
功率测量精度 | 精度：0.5%FS+0.5%显示值 解析度：0.1kW/0.01kW/0.001kW | ||||||
功能操作 | |||||||
阶梯模式 | 9999步 | ||||||
步阶模式 | 100步，可999999次循环 | ||||||
渐变模式 | 100步，可999999次循环 | ||||||
低（零）电压穿越 | 可模拟世界多国标准，最小响应时间≤20ms | ||||||
高电压穿越 | 可模拟世界多国标准，最小响应时间≤20ms | ||||||
波形制式 | 正弦波或谐波(叠加2~40次谐波) | ||||||
实时调整功能 | 常规模式启动状态下，可通过数字键、增减键、旋钮调整输出电压、频率设置值，即刻更新 | ||||||
保护功能 | |||||||
过载能力 | 105%＜过载≤110% 15秒后切断输出 110%＜过载≤200% 5秒后切断输出 200%＜过载 立即切断输出 | ||||||
保护装置 | 过流、过载、短路保护，过热保护，输出过欠压、缺相保护，母线过欠压，输出电力接触器自动跳脱保护 | ||||||
软件保护 | 人工智能监控(AI-Monitor)功能，Black-Box功能，Auto-Lock键锁保护 | ||||||
远程接口 | |||||||
通讯接口 | 标配：RS232 选配：RS485、LAN | ||||||
输入参数 | |||||||
输入相数 | 三相四线+PE | ||||||
输入电压范围 | 380V±57V | ||||||
输入频率范围 | 45～65Hz | ||||||
输入功率因数 | ＞0.97(输入额定电压，输入50%-100%额定电流) ＞0.95(输入额定电压，输入10%-50%额定电流) | ||||||
输入电流失真度 | ＜5%(额定条件下) | ||||||
工作环境 | |||||||
工作温度 | 0～40℃ | ||||||
工作湿度 | 20～90%RH(非凝露) | ||||||
体积重量 | |||||||
尺寸(W×H×Dmm) | 3000×2000×1200 | 3600×2000×1400 | 3600×2000×1850 | 8000×2000×1850 | 10000×2000×1850 | 10000×2000×1850 | |
