BA5X系列交流恒流源系列产品

产品特点:(1)采用电流闭环控制策略,实现稳定的电流输出,不受负载变化的影响,相比传统电压源+负载+待测设备的测试方式,容量减小,耗能减小,且省掉大容量负载。(2)采用SPWM高频逆变方式实现恒定电流输出,相比电机调控式恒流源,恒流精度高,响应速度快,失真度小,效率高,由于外部温度变化造成的温度漂移可以忽略,是行业测试未来发展的趋势(3)输出电流大,最大电流可达几千安培,适用于配电柜母排,断路器老

产品特点:


(1)采用电流闭环控制策略,实现稳定的电流输出,不受负载变化的影响,相比传统电压源+负载+待测设备的测试方式,容量减小,耗能减小,且省掉大容量负载。

(2)采用SPWM高频逆变方式实现恒定电流输出,相比电机调控式恒流源,恒流精度高,响应速度快,失真度小,效率高,由于外部温度变化造成的温度漂移可以忽略,是行业测试未来发展的趋势

(3)输出电流大,最大电流可达几千安培,适用于配电柜母排,断路器老化测试

(4)输出电流、频率设置范围宽,可适应不同行业需求

(5)内置电能测量电路,可测量电流、电压、频率、功率、测试时间等参数

(6)动态响应速度快,负载突变反应时间在20ms以内

(7)输出电流、频率设置值可实时调整,并即刻更新输出

(8)整机关键技术指标采用多裕度设计理念,电压应力,电流应力,发热量都经过严格技术论证,并加严型式试验,可靠性高,寿命长。


技术参数:


(1)单相交流恒流源

产品名称

单相交流恒流源

产品型号

BA5110-30S

BA5120-30S

BA5150-15S

BA51100-115S

BA51200-15S

BA53400-15S

BA53600-15S

BA53800-15S

BA531000-15S

BA532000-15S

BA533000-15S

电流范围

0~10A

0~20A

0~50A

0~100A

0~200A

0~400A

0~600A

0~800A

0~1000A

0~2000A

0~3000A

开路电压

30V

15V

基本功能

输出功能

输出稳定的电流值

隔离功能

内置隔离变压器

接线方式

输入端:单相两线    输出端:单相两线

输入端:三相四线    输出端:单相两线

输入参数

输入相数

单相两线+PE

三相四线+PE

输入电压范围

220V±22V(L-N)

380V±38V(L-L)

输入频率范围

48~52Hz

输入功率因数

0.93

输出参数

输出相数

单相两线+PE

输出波形

单相正弦波输出

电流设置精度

精度:≤0.5%  解析度:0.01A/0.1A

精度:≤0.5%  解析度:0.1A/1A

输出频率

45.0~65.0Hz

频率设置精度

精度:≤0.1%      解析度:0.1Hz

测试时间

0.0~99.9s

时间精度

精度:≤0.1%+0.1s      解析度:0.1s

频率稳定度

≤0.1%

电流失真度(ITHD)

<3%(线性负载)

负载突变响应时间

≤20ms

电流波峰因数

1.41±0.1

源电压效应

≤1%

负载效应

≤1%

效率

>85%

功能操作

波形模式

正弦波

自动记忆功能

设置参数自动记忆,开机自动调用

实时调整功能

输出状态下,可通过增减键实时调整输出电流、输出频率设置值,并即刻更新输出;

快捷调用

6组快捷组;

测量显示

显示模式

LCD液晶屏

电流测量精度

精度:0.2%FS+0.3%显示值      解析度:0.01A/0.1A

精度:0.2%FS+0.3%显示值      解析度:0.1A/1A

电压测量精度

精度:0.2%FS+0.3%显示值      解析度:0.001V

频率测量精度

精度:0.1%      解析度:0.1Hz

功率测量精度

精度:0.2%FS+0.3%显示值      解析度:1W/0.01kW

保护功能

保护装置

开路保护,过载保护,过热保护

远程接口

通讯接口

标配:RS232选配:RS485

工作环境

工作温度

0~40℃

工作湿度

20~90%RH(非凝露)

体积重量

尺寸(W×H×Dmm)

483×178×400

483×750×400

483×1000×600

483×1400×800

750×1400×1100

重量(Kg)

30

30

40

50

60

90

130

200

240

500

800

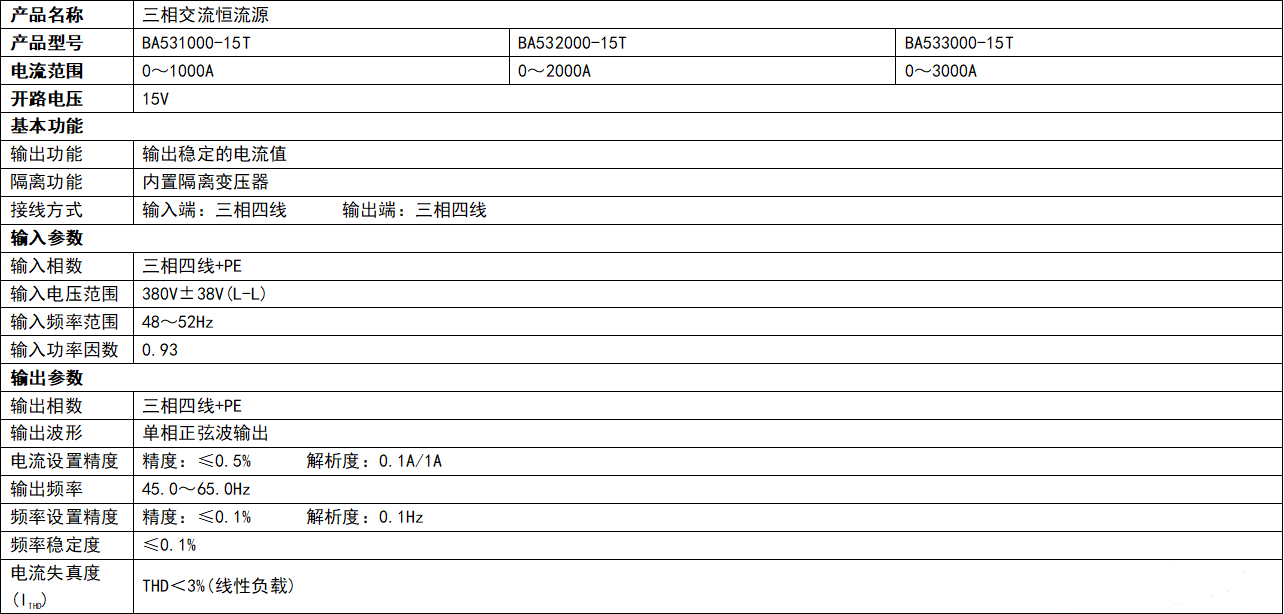

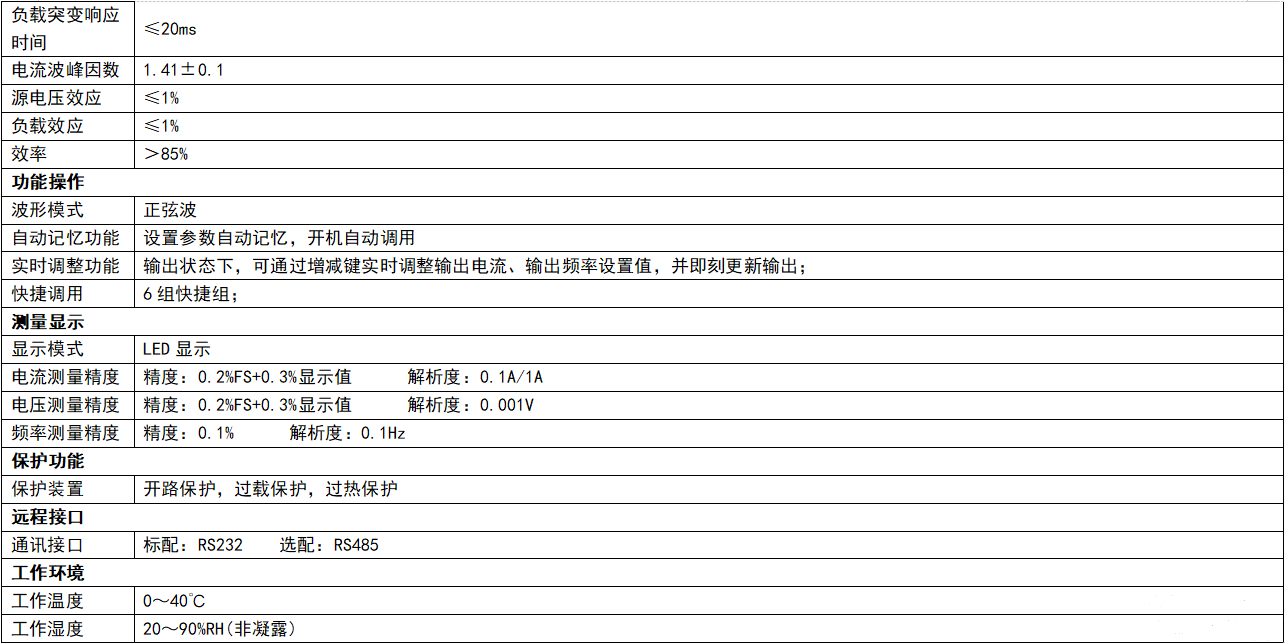

(2)三相交流恒流源
