BD63系列宽范围可编程直流电源采用高频隔离及主动式PFC技术，结合先进的LLC多谐振软开关技术，在任意工作点均具备极高效率，3U标准机箱实现18kW高功率输出。该系列电源具备的自动量程输出特性，可在整个功率范围内提供更为广泛的电压和电流组合，拓展了使用灵活性。
BD63系列宽范围可编程直流电源采用高频隔离及主动式PFC技术，结合先进的LLC多谐振软开关技术，在任意工作点均具备极高效率，3U标准机箱实现18kW高功率输出。该系列电源具备的自动量程输出特性，可在整个功率范围内提供更为广泛的电压和电流组合，拓展了使用灵活性。
应用领域
汽车电子
服务器电源
电池PACK
储能系统
光伏电池板
充电机、充电站
燃料电池
自动化测试系统(ATE)
精密电镀、溅镀
产品特点
1.彩色触摸屏，操作简单、快速、直观
2.自动量程，宽范围输出
3.单机最高电压2250V，单机最大功率18kW
4.具备并机功能，扩展输出功率
5.恒压(CV)、恒流(CC)、恒功率(CP)模式自动切换
6.采用主动式PFC，输入功率因数可达0.99
7.采用LLC多谐振软开关技术，效率可达93%
8.保护功能完备：OVP、OCP、OPP、OTP及输入过欠压保护等
9.具备光伏阵列模拟功能
10.具备“黑匣子”功能，异常情况下自动记录运行参数，便于后期查看及维修
11.支持多种远程控制，标配RS232、RS485、CAN、LAN、USB等,选配模拟控制
典型推荐
自动量程的宽范围输出能力
BD63系列电源拓展了全功率下的电压和电流组合范围，单台电源的输出范围是传统电源的3倍。
举例：BD63500-90能够在500V提供30A的电流输出，在166.6V提供90A电流输出，并且具备在166.6-500V间任意电压点提供15kW满功率输出能力。而传统500V/15kW电源，在500V提供30A电流输出，但是在166.6V时，仍然只能提供30A电流输出，功率降至5kW。
BD63电源输出曲线 常规电源输出曲线

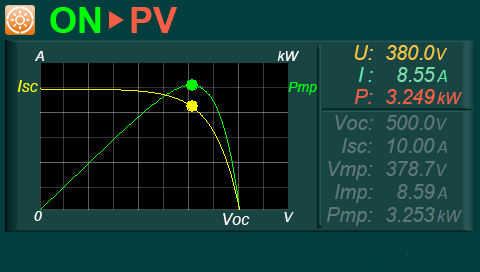

示波器模式实时显示光伏阵列模拟曲线
BD63系列电源内置EN50530、Sandia等标准SAS模型，可以仿真太阳能电池阵列的IV/PV曲线，用户简单设定参数后，内部即可生成曲线并输出，以便测试逆变器的静态和动态最大功率跟踪效能。同时，该模式下具备示波器功能，能够在触摸屏界面上显示IV/PV曲线，并实时显示当前工作坐标点，简洁直观。

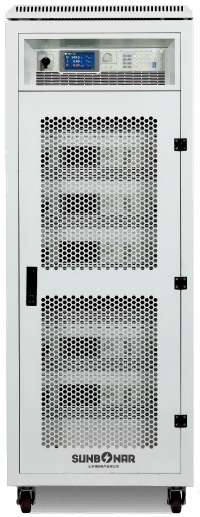

并机功能实现扩容
当需要大功率输出时，可将同规格电源并联，实现多台并机扩容。并联简单，无复杂操作，硬件同步，精确可靠。

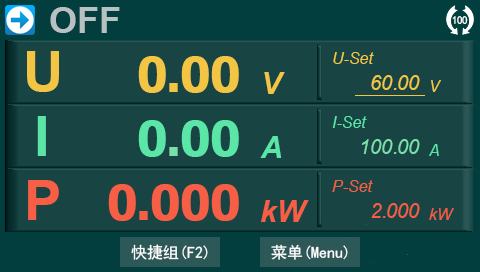

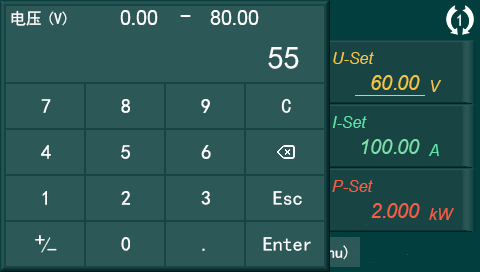

彩色触摸屏，结合实体按键，操作灵活，使用舒适。

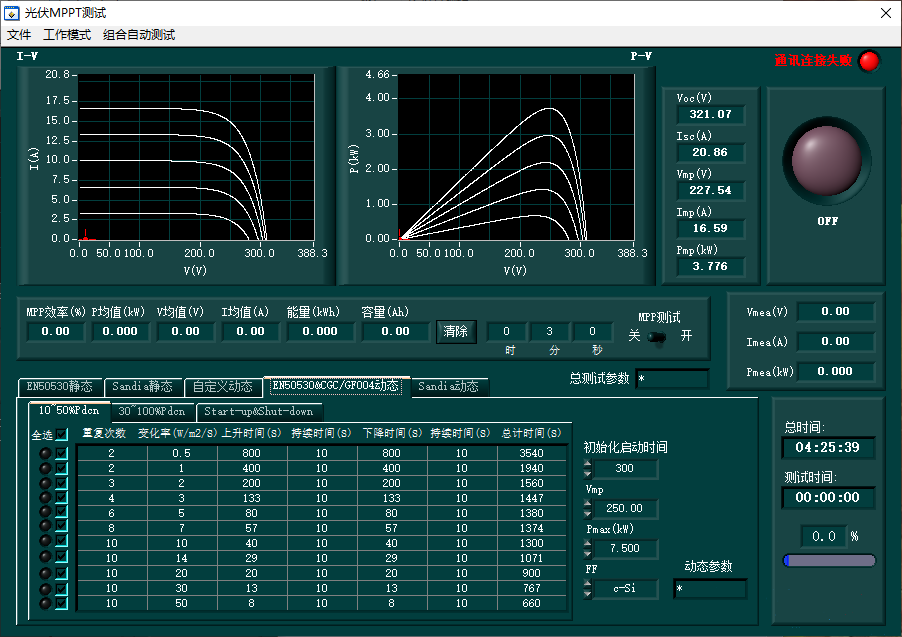

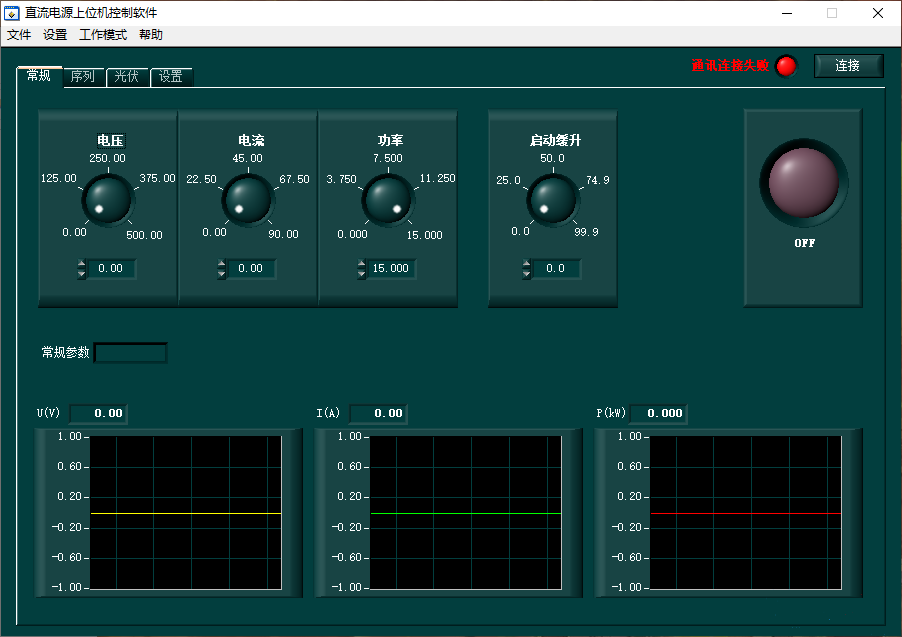

具备图形化上位机操作界面，可以方便实现序列测试、光伏模拟等功能。
实现序列测试、光伏模拟等功能。
技术参数
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-80V | BD6380-40S① | 40A | 3.2kW | 0-300V | |||
BD6380-80S① | 80A | 6.4kW | |||||
BD6380-120M | 120A | 1.8kW | BD63300-30M | 30A | 1.8kW | ||
BD6380-150M | 150A | 3kW | BD63300-40M | 40A | 3kW | ||
BD6380-170 | 170A | 5kW | BD63300-60 | 60A | 5kW | ||
BD6380-340 | 340A | 10kW | BD63300-120 | 120A | 10kW | ||
BD6380-510 | 510A | 15kW | BD63300-180 | 180A | 15kW | ||
BD6380-510X | 510A | 18kW | BD63300-180X | 180A | 18kW | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-500V | BD63500-20M | 20A | 1.8kW | 0-750V | BD63750-10M | 10A | 1.8kW |
BD63500-30M | 30A | 3kW | BD63750-15M | 15A | 3kW | ||
BD63500-40 | 40A | 5kW | BD63750-20 | 20A | 5kW | ||
BD63500-80 | 80A | 10kW | BD63750-40 | 40A | 10kW | ||
BD63500-120 | 120A | 15kW | BD63750-60 | 60A | 15kW | ||
BD63500-120X | 120A | 18kW | BD63750-60X | 60A | 18kW | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-1000V | BD631000-40 | 40A | 10kW | 0-1500V | BD631500-20 | 20A | 10kW |
BD631000-60 | 60A | 15kW | BD631500-40 | 40A | 15kW | ||
BD631000-60X | 60A | 18kW | BD631500-40X | 40A | 18kW | ||
0-2250V | BD632250-20 | 20A | 15kW | ||||
BD632250-20X | 20A | 18kW | |||||
注①：BD6380-40S、BD6380-80S为微型逆变器专用光伏模拟器，专用于微逆测试 | |||||||
型号 | BD6380-120M | BD6380-150M | BD6380-40S | BD6380-80S | BD6380-170 | BD6380-340 | BD6380-510 | BD6380-510X | |
输出范围 | 电压 | 0～80V | |||||||
电流 | 0～120A | 0～150A | 0～40A | 0～80A | 0～170A | 0～340A | 0～510A | 0～510A | |
功率 | 0～1.8kW | 0～3kW | 0～3.2kW | 0～6.4kW | 0～5kW | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |||||||
电流 | ≤0.10%FS | ||||||||
功率 | ≤0.50%FS | ||||||||
设定解析度 | 电压 | 0.01V | |||||||
电流 | 0.01A | ||||||||
功率 | 0.001kW | ||||||||
回读值精确度 | 电压 | ≤0.05%FS | |||||||
电流 | ≤0.10%FS | ||||||||
功率 | ≤0.50%FS | ||||||||
回读值解析度 | 电压 | 0.01V | |||||||
电流 | 0.01A | ||||||||
功率 | 0.001kW | ||||||||
纹波 (20Hz～2MHz) | Vrms | 30mV | 50mV | 30mV | |||||
Vpp | 250mV | 500mV | 250mV | ||||||
动态响应时间 | 电压 | ≤2ms | |||||||
上升时间 | 电压 | 50ms(10%～90%) | |||||||
电源调节率 | 电压 | ≤0.02%FS | |||||||
电流 | ≤0.05%FS | ||||||||
负载调节率 | 电压 | ≤0.05%FS | |||||||
电流 | ≤0.15%FS | ||||||||
过压保护(OVP) | 0～110%FS可调 | ||||||||
Sense补偿电压 | 4V | ||||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||||||||
并联功能 | 支持多台并联输出 | 不支持多台并联输出 | 支持多台并联输出 | ||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||||||||
效率 | ～93% | ||||||||
工作温度 | 0～40℃ | ||||||||
存储温度 | -10℃～70℃ | ||||||||
湿度 | 20%～90%RH，无凝露 | ||||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | ||||||
电压 | 198～242V | 340～420V | |||||||
频率 | 47～63Hz | ||||||||
功率因数 | 0.99 | ||||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×690 | ||||||||
重量(Kg) | 17 | 17 | 19 | 31 | 18 | 29 | 40 | 41 | |
型号 | BD63300-30M | BD63300-40M | BD63300-60 | BD63300-120 | BD63300-180 | BD63300-180X | |
输出范围 | 电压 | 0～300V | |||||
电流 | 0～30A | 0～40A | 0～60A | 0～120A | 0～180A | 0～180A | |
功率 | 0～1.8kW | 0～3kW | 0～5kW | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
设定解析度 | 电压 | 0.01V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
回读值精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
回读值解析度 | 电压 | 0.01V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
纹波 (20Hz～2MHz) | Vrms | 50mV | |||||
Vpp | 450mV | ||||||
动态响应时间 | 电压 | ≤2ms | |||||
上升时间 | 电压 | 50ms(10%～90%) | |||||
电源调节率 | 电压 | ≤0.02%FS | |||||
电流 | ≤0.05%FS | ||||||
负载调节率 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.15%FS | ||||||
过压保护(OVP) | 0～110%FS可调 | ||||||
Sense补偿电压 | 6V | ||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||||||
并联功能 | 支持多台并联输出 | ||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||||||
效率 | ～93% | ||||||
工作温度 | 0～40℃ | ||||||
存储温度 | -10℃～70℃ | ||||||
湿度 | 20%～90%RH，无凝露 | ||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | ||||
电压 | 198～242V | 340～420V | |||||
频率 | 47～63Hz | ||||||
功率因数 | 0.99 | ||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | ||||||
重量(Kg) | 17 | 17 | 18 | 29 | 40 | 41 | |
型号 | BD63500-20M | BD63500-30M | BD63500-40 | BD63500-80 | BD63500-120 | BD63500-120X | |
输出范围 | 电压 | 0～500V | |||||
电流 | 0～20A | 0～30A | 0～40A | 0～80A | 0～120A | 0～120A | |
功率 | 0～1.8kW | 0～3kW | 0～5kW | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
设定解析度 | 电压 | 0.01V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
回读值精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
回读值解析度 | 电压 | 0.01V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
纹波 (20Hz～2MHz) | Vrms | 70mV | |||||
Vpp | 700mV | ||||||
动态响应时间 | 电压 | ≤2ms | |||||
上升时间 | 电压 | 50ms(10%～90%) | |||||
电源调节率 | 电压 | ≤0.02%FS | |||||
电流 | ≤0.05%FS | ||||||
负载调节率 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.15%FS | ||||||
过压保护(OVP) | 0～110%FS可调 | ||||||
Sense补偿电压 | 25V | ||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||||||
并联功能 | 支持多台并联输出 | ||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||||||
效率 | ～93% | ||||||
工作温度 | 0～40℃ | ||||||
存储温度 | -10℃～70℃ | ||||||
湿度 | 20%～90%RH，无凝露 | ||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | ||||
电压 | 198～242V | 340～420V | |||||
频率 | 47～63Hz | ||||||
功率因数 | 0.99 | ||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | ||||||
重量(Kg) | 17 | 17 | 18 | 29 | 40 | 41 | |
型号 | BD63750-10M | BD63750-15M | BD63750-20 | BD63750-40 | BD63750-60 | BD63750-60X | |
输出范围 | 电压 | 0～750V | |||||
电流 | 0～10A | 0～15A | 0～20A | 0～40A | 0～60A | 0～60A | |
功率 | 0～1.8kW | 0～3kW | 0～5kW | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
设定解析度 | 电压 | 0.1V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
回读值精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
回读值解析度 | 电压 | 0.1V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
纹波 (20Hz～2MHz) | Vrms | 200mV | |||||
Vpp | 800mV | ||||||
动态响应时间 | 电压 | ≤2ms | |||||
上升时间 | 电压 | 50ms(10%～90%) | |||||
电源调节率 | 电压 | ≤0.02%FS | |||||
电流 | ≤0.05%FS | ||||||
负载调节率 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.15%FS | ||||||
过压保护(OVP) | 0～110%FS可调 | ||||||
Sense补偿电压 | 37.5V | ||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||||||
并联功能 | 支持多台并联输出 | ||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||||||
效率 | ～93% | ||||||
工作温度 | 0～40℃ | ||||||
存储温度 | -10℃～70℃ | ||||||
湿度 | 20%～90%RH，无凝露 | ||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | ||||
电压 | 198～242V | 340～420V | |||||
频率 | 47～63Hz | ||||||
功率因数 | 0.99 | ||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | ||||||
重量(Kg) | 17 | 17 | 18 | 29 | 40 | 41 | |
型号 | BD631000-40 | BD631000-60 | BD631000-60X | |
输出范围 | 电压 | 0～1000V | ||
电流 | 0～40A | 0～60A | 0～60A | |
功率 | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | ||
电流 | ≤0.10%FS | |||
功率 | ≤0.50%FS | |||
设定解析度 | 电压 | 0.1V | ||
电流 | 0.01A | |||
功率 | 0.001kW | |||
回读值精确度 | 电压 | ≤0.05%FS | ||
电流 | ≤0.10%FS | |||
功率 | ≤0.50%FS | |||
回读值解析度 | 电压 | 0.1V | ||
电流 | 0.01A | |||
功率 | 0.001kW | |||
纹波 (20Hz～2MHz) | Vrms | 350mV | 380mV | 380mV |
Vpp | 1600mV | 1800mV | 1800mV | |
动态响应时间 | 电压 | ≤2ms | ||
上升时间 | 电压 | 50ms(10%～90%) | ||
电源调节率 | 电压 | ≤0.02%FS | ||
电流 | ≤0.05%FS | |||
负载调节率 | 电压 | ≤0.05%FS | ||
电流 | ≤0.15%FS | |||
过压保护(OVP) | 0～110%FS可调 | |||
Sense补偿电压 | 25V | |||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||
并联功能 | 支持多台并联输出 | |||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||
效率 | ～93% | |||
工作温度 | 0～40℃ | |||
存储温度 | -10℃～70℃ | |||
湿度 | 20%～90%RH，无凝露 | |||
输入范围 | 相数 | 三相三线+PE | ||
电压 | 340～420V | |||
频率 | 47～63Hz | |||
功率因数 | 0.99 | |||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | |||
重量(Kg) | 29 | 40 | 41 | |
型号 | BD631500-20 | BD631500-40 | BD631500-40X | |
输出范围 | 电压 | 0～1500V | ||
电流 | 0～20A | 0～40A | 0～40A | |
功率 | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | ||
电流 | ≤0.10%FS | |||
功率 | ≤0.50%FS | |||
设定解析度 | 电压 | 0.1V | ||
电流 | 0.01A | |||
功率 | 0.001kW | |||
回读值精确度 | 电压 | ≤0.05%FS | ||
电流 | ≤0.10%FS | |||
功率 | ≤0.50%FS | |||
回读值解析度 | 电压 | 0.1V | ||
电流 | 0.01A | |||
功率 | 0.001kW | |||
纹波 (20Hz～2MHz) | Vrms | 400mV | 400mV | 400mV |
Vpp | 2400mV | 2400mV | 2400mV | |
动态响应时间 | 电压 | ≤2ms | ||
上升时间 | 电压 | 50ms(10%～90%) | ||
电源调节率 | 电压 | ≤0.02%FS | ||
电流 | ≤0.05%FS | |||
负载调节率 | 电压 | ≤0.05%FS | ||
电流 | ≤0.15%FS | |||
过压保护(OVP) | 0～110%FS可调 | |||
Sense补偿电压 | 25V | |||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||
并联功能 | 支持多台并联输出 | |||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||
效率 | ～93% | |||
工作温度 | 0～40℃ | |||
存储温度 | -10℃～70℃ | |||
湿度 | 20%～90%RH，无凝露 | |||
输入范围 | 相数 | 三相三线+PE | ||
电压 | 340～420V | |||
频率 | 47～63Hz | |||
功率因数 | 0.99 | |||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | |||
重量(Kg) | 29 | 40 | 41 | |
型号 | BD632250-20 | BD632250-20X | |
输出范围 | 电压 | 0～2250V | |
电流 | 0～20A | 0～20A | |
功率 | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
设定解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
回读值精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
回读值解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
纹波 (20Hz～2MHz) | Vrms | 600mV | |
Vpp | 3200mV | ||
动态响应时间 | 电压 | ≤2ms | |
上升时间 | 电压 | 50ms(10%～90%) | |
电源调节率 | 电压 | ≤0.02%FS | |
电流 | ≤0.05%FS | ||
负载调节率 | 电压 | ≤0.05%FS | |
电流 | ≤0.15%FS | ||
过压保护(OVP) | 0～110%FS可调 | ||
Sense补偿电压 | 37.5V | ||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||
并联功能 | 支持多台并联输出 | ||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||
效率 | ～93% | ||
工作温度 | 0～40℃ | ||
存储温度 | -10℃～70℃ | ||
湿度 | 20%～90%RH，无凝露 | ||
输入范围 | 相数 | 三相三线+PE | |
电压 | 340～420V | ||
频率 | 47～63Hz | ||
功率因数 | 0.99 | ||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | ||
重量(Kg) | 40 | 41 | |
BD63系列宽范围可编程直流电源采用高频隔离及主动式PFC技术，结合先进的LLC多谐振软开关技术，在任意工作点均具备极高效率，3U标准机箱实现18kW高功率输出。该系列电源具备的自动量程输出特性，可在整个功率范围内提供更为广泛的电压和电流组合，拓展了使用灵活性。
应用领域
汽车电子
服务器电源
电池PACK
储能系统
光伏电池板
充电机、充电站
燃料电池
自动化测试系统(ATE)
精密电镀、溅镀
产品特点
1.彩色触摸屏，操作简单、快速、直观
2.自动量程，宽范围输出
3.单机最高电压2250V，单机最大功率18kW
4.具备并机功能，扩展输出功率
5.恒压(CV)、恒流(CC)、恒功率(CP)模式自动切换
6.采用主动式PFC，输入功率因数可达0.99
7.采用LLC多谐振软开关技术，效率可达93%
8.保护功能完备：OVP、OCP、OPP、OTP及输入过欠压保护等
9.具备光伏阵列模拟功能
10.具备“黑匣子”功能，异常情况下自动记录运行参数，便于后期查看及维修
11.支持多种远程控制，标配RS232、RS485、CAN、LAN、USB等,选配模拟控制
典型推荐
自动量程的宽范围输出能力
BD63系列电源拓展了全功率下的电压和电流组合范围，单台电源的输出范围是传统电源的3倍。
举例：BD63500-90能够在500V提供30A的电流输出，在166.6V提供90A电流输出，并且具备在166.6-500V间任意电压点提供15kW满功率输出能力。而传统500V/15kW电源，在500V提供30A电流输出，但是在166.6V时，仍然只能提供30A电流输出，功率降至5kW。
BD63电源输出曲线 常规电源输出曲线
示波器模式实时显示光伏阵列模拟曲线
BD63系列电源内置EN50530、Sandia等标准SAS模型，可以仿真太阳能电池阵列的IV/PV曲线，用户简单设定参数后，内部即可生成曲线并输出，以便测试逆变器的静态和动态最大功率跟踪效能。同时，该模式下具备示波器功能，能够在触摸屏界面上显示IV/PV曲线，并实时显示当前工作坐标点，简洁直观。
并机功能实现扩容
当需要大功率输出时，可将同规格电源并联，实现多台并机扩容。并联简单，无复杂操作，硬件同步，精确可靠。
彩色触摸屏，结合实体按键，操作灵活，使用舒适。
具备图形化上位机操作界面，可以方便实现序列测试、光伏模拟等功能。
实现序列测试、光伏模拟等功能。
技术参数
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-80V | BD6380-40S① | 40A | 3.2kW | 0-300V | |||
BD6380-80S① | 80A | 6.4kW | |||||
BD6380-120M | 120A | 1.8kW | BD63300-30M | 30A | 1.8kW | ||
BD6380-150M | 150A | 3kW | BD63300-40M | 40A | 3kW | ||
BD6380-170 | 170A | 5kW | BD63300-60 | 60A | 5kW | ||
BD6380-340 | 340A | 10kW | BD63300-120 | 120A | 10kW | ||
BD6380-510 | 510A | 15kW | BD63300-180 | 180A | 15kW | ||
BD6380-510X | 510A | 18kW | BD63300-180X | 180A | 18kW | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-500V | BD63500-20M | 20A | 1.8kW | 0-750V | BD63750-10M | 10A | 1.8kW |
BD63500-30M | 30A | 3kW | BD63750-15M | 15A | 3kW | ||
BD63500-40 | 40A | 5kW | BD63750-20 | 20A | 5kW | ||
BD63500-80 | 80A | 10kW | BD63750-40 | 40A | 10kW | ||
BD63500-120 | 120A | 15kW | BD63750-60 | 60A | 15kW | ||
BD63500-120X | 120A | 18kW | BD63750-60X | 60A | 18kW | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
0-1000V | BD631000-40 | 40A | 10kW | 0-1500V | BD631500-20 | 20A | 10kW |
BD631000-60 | 60A | 15kW | BD631500-40 | 40A | 15kW | ||
BD631000-60X | 60A | 18kW | BD631500-40X | 40A | 18kW | ||
0-2250V | BD632250-20 | 20A | 15kW | ||||
BD632250-20X | 20A | 18kW | |||||
注①：BD6380-40S、BD6380-80S为微型逆变器专用光伏模拟器，专用于微逆测试 | |||||||
型号 | BD6380-120M | BD6380-150M | BD6380-40S | BD6380-80S | BD6380-170 | BD6380-340 | BD6380-510 | BD6380-510X | |
输出范围 | 电压 | 0～80V | |||||||
电流 | 0～120A | 0～150A | 0～40A | 0～80A | 0～170A | 0～340A | 0～510A | 0～510A | |
功率 | 0～1.8kW | 0～3kW | 0～3.2kW | 0～6.4kW | 0～5kW | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |||||||
电流 | ≤0.10%FS | ||||||||
功率 | ≤0.50%FS | ||||||||
设定解析度 | 电压 | 0.01V | |||||||
电流 | 0.01A | ||||||||
功率 | 0.001kW | ||||||||
回读值精确度 | 电压 | ≤0.05%FS | |||||||
电流 | ≤0.10%FS | ||||||||
功率 | ≤0.50%FS | ||||||||
回读值解析度 | 电压 | 0.01V | |||||||
电流 | 0.01A | ||||||||
功率 | 0.001kW | ||||||||
纹波 (20Hz～2MHz) | Vrms | 30mV | 50mV | 30mV | |||||
Vpp | 250mV | 500mV | 250mV | ||||||
动态响应时间 | 电压 | ≤2ms | |||||||
上升时间 | 电压 | 50ms(10%～90%) | |||||||
电源调节率 | 电压 | ≤0.02%FS | |||||||
电流 | ≤0.05%FS | ||||||||
负载调节率 | 电压 | ≤0.05%FS | |||||||
电流 | ≤0.15%FS | ||||||||
过压保护(OVP) | 0～110%FS可调 | ||||||||
Sense补偿电压 | 4V | ||||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||||||||
并联功能 | 支持多台并联输出 | 不支持多台并联输出 | 支持多台并联输出 | ||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||||||||
效率 | ～93% | ||||||||
工作温度 | 0～40℃ | ||||||||
存储温度 | -10℃～70℃ | ||||||||
湿度 | 20%～90%RH，无凝露 | ||||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | ||||||
电压 | 198～242V | 340～420V | |||||||
频率 | 47～63Hz | ||||||||
功率因数 | 0.99 | ||||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×690 | ||||||||
重量(Kg) | 17 | 17 | 19 | 31 | 18 | 29 | 40 | 41 | |
型号 | BD63300-30M | BD63300-40M | BD63300-60 | BD63300-120 | BD63300-180 | BD63300-180X | |
输出范围 | 电压 | 0～300V | |||||
电流 | 0～30A | 0～40A | 0～60A | 0～120A | 0～180A | 0～180A | |
功率 | 0～1.8kW | 0～3kW | 0～5kW | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
设定解析度 | 电压 | 0.01V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
回读值精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
回读值解析度 | 电压 | 0.01V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
纹波 (20Hz～2MHz) | Vrms | 50mV | |||||
Vpp | 450mV | ||||||
动态响应时间 | 电压 | ≤2ms | |||||
上升时间 | 电压 | 50ms(10%～90%) | |||||
电源调节率 | 电压 | ≤0.02%FS | |||||
电流 | ≤0.05%FS | ||||||
负载调节率 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.15%FS | ||||||
过压保护(OVP) | 0～110%FS可调 | ||||||
Sense补偿电压 | 6V | ||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||||||
并联功能 | 支持多台并联输出 | ||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||||||
效率 | ～93% | ||||||
工作温度 | 0～40℃ | ||||||
存储温度 | -10℃～70℃ | ||||||
湿度 | 20%～90%RH，无凝露 | ||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | ||||
电压 | 198～242V | 340～420V | |||||
频率 | 47～63Hz | ||||||
功率因数 | 0.99 | ||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | ||||||
重量(Kg) | 17 | 17 | 18 | 29 | 40 | 41 | |
型号 | BD63500-20M | BD63500-30M | BD63500-40 | BD63500-80 | BD63500-120 | BD63500-120X | |
输出范围 | 电压 | 0～500V | |||||
电流 | 0～20A | 0～30A | 0～40A | 0～80A | 0～120A | 0～120A | |
功率 | 0～1.8kW | 0～3kW | 0～5kW | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
设定解析度 | 电压 | 0.01V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
回读值精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
回读值解析度 | 电压 | 0.01V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
纹波 (20Hz～2MHz) | Vrms | 70mV | |||||
Vpp | 700mV | ||||||
动态响应时间 | 电压 | ≤2ms | |||||
上升时间 | 电压 | 50ms(10%～90%) | |||||
电源调节率 | 电压 | ≤0.02%FS | |||||
电流 | ≤0.05%FS | ||||||
负载调节率 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.15%FS | ||||||
过压保护(OVP) | 0～110%FS可调 | ||||||
Sense补偿电压 | 25V | ||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||||||
并联功能 | 支持多台并联输出 | ||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||||||
效率 | ～93% | ||||||
工作温度 | 0～40℃ | ||||||
存储温度 | -10℃～70℃ | ||||||
湿度 | 20%～90%RH，无凝露 | ||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | ||||
电压 | 198～242V | 340～420V | |||||
频率 | 47～63Hz | ||||||
功率因数 | 0.99 | ||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | ||||||
重量(Kg) | 17 | 17 | 18 | 29 | 40 | 41 | |
型号 | BD63750-10M | BD63750-15M | BD63750-20 | BD63750-40 | BD63750-60 | BD63750-60X | |
输出范围 | 电压 | 0～750V | |||||
电流 | 0～10A | 0～15A | 0～20A | 0～40A | 0～60A | 0～60A | |
功率 | 0～1.8kW | 0～3kW | 0～5kW | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
设定解析度 | 电压 | 0.1V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
回读值精确度 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.10%FS | ||||||
功率 | ≤0.50%FS | ||||||
回读值解析度 | 电压 | 0.1V | |||||
电流 | 0.01A | ||||||
功率 | 0.001kW | ||||||
纹波 (20Hz～2MHz) | Vrms | 200mV | |||||
Vpp | 800mV | ||||||
动态响应时间 | 电压 | ≤2ms | |||||
上升时间 | 电压 | 50ms(10%～90%) | |||||
电源调节率 | 电压 | ≤0.02%FS | |||||
电流 | ≤0.05%FS | ||||||
负载调节率 | 电压 | ≤0.05%FS | |||||
电流 | ≤0.15%FS | ||||||
过压保护(OVP) | 0～110%FS可调 | ||||||
Sense补偿电压 | 37.5V | ||||||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||||||
并联功能 | 支持多台并联输出 | ||||||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||||||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||||||
效率 | ～93% | ||||||
工作温度 | 0～40℃ | ||||||
存储温度 | -10℃～70℃ | ||||||
湿度 | 20%～90%RH，无凝露 | ||||||
输入范围 | 相数 | 单相两线+PE | 三相三线+PE | ||||
电压 | 198～242V | 340～420V | |||||
频率 | 47～63Hz | ||||||
功率因数 | 0.99 | ||||||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | ||||||
重量(Kg) | 17 | 17 | 18 | 29 | 40 | 41 | |
型号 | BD631000-40 | BD631000-60 | BD631000-60X | |
输出范围 | 电压 | 0～1000V | ||
电流 | 0～40A | 0～60A | 0～60A | |
功率 | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | ||
电流 | ≤0.10%FS | |||
功率 | ≤0.50%FS | |||
设定解析度 | 电压 | 0.1V | ||
电流 | 0.01A | |||
功率 | 0.001kW | |||
回读值精确度 | 电压 | ≤0.05%FS | ||
电流 | ≤0.10%FS | |||
功率 | ≤0.50%FS | |||
回读值解析度 | 电压 | 0.1V | ||
电流 | 0.01A | |||
功率 | 0.001kW | |||
纹波 (20Hz～2MHz) | Vrms | 350mV | 380mV | 380mV |
Vpp | 1600mV | 1800mV | 1800mV | |
动态响应时间 | 电压 | ≤2ms | ||
上升时间 | 电压 | 50ms(10%～90%) | ||
电源调节率 | 电压 | ≤0.02%FS | ||
电流 | ≤0.05%FS | |||
负载调节率 | 电压 | ≤0.05%FS | ||
电流 | ≤0.15%FS | |||
过压保护(OVP) | 0～110%FS可调 | |||
Sense补偿电压 | 25V | |||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||
并联功能 | 支持多台并联输出 | |||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||
效率 | ～93% | |||
工作温度 | 0～40℃ | |||
存储温度 | -10℃～70℃ | |||
湿度 | 20%～90%RH，无凝露 | |||
输入范围 | 相数 | 三相三线+PE | ||
电压 | 340～420V | |||
频率 | 47～63Hz | |||
功率因数 | 0.99 | |||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | |||
重量(Kg) | 29 | 40 | 41 | |
型号 | BD631500-20 | BD631500-40 | BD631500-40X | |
输出范围 | 电压 | 0～1500V | ||
电流 | 0～20A | 0～40A | 0～40A | |
功率 | 0～10kW | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | ||
电流 | ≤0.10%FS | |||
功率 | ≤0.50%FS | |||
设定解析度 | 电压 | 0.1V | ||
电流 | 0.01A | |||
功率 | 0.001kW | |||
回读值精确度 | 电压 | ≤0.05%FS | ||
电流 | ≤0.10%FS | |||
功率 | ≤0.50%FS | |||
回读值解析度 | 电压 | 0.1V | ||
电流 | 0.01A | |||
功率 | 0.001kW | |||
纹波 (20Hz～2MHz) | Vrms | 400mV | 400mV | 400mV |
Vpp | 2400mV | 2400mV | 2400mV | |
动态响应时间 | 电压 | ≤2ms | ||
上升时间 | 电压 | 50ms(10%～90%) | ||
电源调节率 | 电压 | ≤0.02%FS | ||
电流 | ≤0.05%FS | |||
负载调节率 | 电压 | ≤0.05%FS | ||
电流 | ≤0.15%FS | |||
过压保护(OVP) | 0～110%FS可调 | |||
Sense补偿电压 | 25V | |||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | |||
并联功能 | 支持多台并联输出 | |||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | |||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | |||
效率 | ～93% | |||
工作温度 | 0～40℃ | |||
存储温度 | -10℃～70℃ | |||
湿度 | 20%～90%RH，无凝露 | |||
输入范围 | 相数 | 三相三线+PE | ||
电压 | 340～420V | |||
频率 | 47～63Hz | |||
功率因数 | 0.99 | |||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | |||
重量(Kg) | 29 | 40 | 41 | |
型号 | BD632250-20 | BD632250-20X | |
输出范围 | 电压 | 0～2250V | |
电流 | 0～20A | 0～20A | |
功率 | 0～15kW | 0～18kW | |
设定精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
设定解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
回读值精确度 | 电压 | ≤0.05%FS | |
电流 | ≤0.10%FS | ||
功率 | ≤0.50%FS | ||
回读值解析度 | 电压 | 0.1V | |
电流 | 0.01A | ||
功率 | 0.001kW | ||
纹波 (20Hz～2MHz) | Vrms | 600mV | |
Vpp | 3200mV | ||
动态响应时间 | 电压 | ≤2ms | |
上升时间 | 电压 | 50ms(10%～90%) | |
电源调节率 | 电压 | ≤0.02%FS | |
电流 | ≤0.05%FS | ||
负载调节率 | 电压 | ≤0.05%FS | |
电流 | ≤0.15%FS | ||
过压保护(OVP) | 0～110%FS可调 | ||
Sense补偿电压 | 37.5V | ||
保护功能 | OVP、OCP、OPP、OTP、Vsense接反保护、输入过欠压保护 | ||
并联功能 | 支持多台并联输出 | ||
通讯接口(标配) | RS232、RS485、CAN、LAN、USB | ||
模拟控制接口(选配) | 启动、停止、报警、0-5V、0-10V或4-20mA | ||
效率 | ～93% | ||
工作温度 | 0～40℃ | ||
存储温度 | -10℃～70℃ | ||
湿度 | 20%～90%RH，无凝露 | ||
输入范围 | 相数 | 三相三线+PE | |
电压 | 340～420V | ||
频率 | 47～63Hz | ||
功率因数 | 0.99 | ||
尺寸(W×H×Dmm) | 19”标准机箱3U高度，482×133.3×670 | ||
重量(Kg) | 40 | 41 | |
